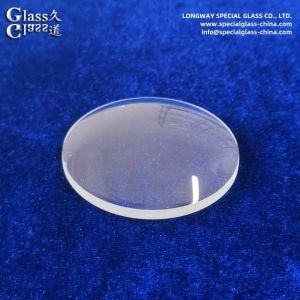

Lente plano-convexa hecha a medida para sistemas ópticos de colimación

Lente Plano-Convexa Hecha a Medida para Sistemas Ópticos Colimadores

1. Material

• Sustrato Central: Vidrio óptico de precisión (por ejemplo, BK7, Sílice Fundida, N-BK10) o cristales especializados (ZnSe, Ge) para aplicaciones IR.

• Recubrimientos: Recubrimientos Antirreflectantes (AR) personalizados optimizados para longitudes de onda objetivo (UV-VIS-NIR/MIR), minimizando las pérdidas por reflexión (<0.5% por superficie).

2. Propiedades Clave

• Precisión de la Superficie: Planitud de la superficie de λ/10 a λ/2 (lado plano) y distorsión de la onda de λ/4 a λ/10 (lado convexo).

• Tolerancias de Precisión: Control estricto de la distancia focal (±1%), espesor central (±0.02mm), diámetro (+0/-0.025mm) y centrado (<1 arcmin).

• Baja Aberración: Aberración esférica minimizada mediante curvatura convexa optimizada.

• Umbral de Daño por Láser: ALIDT alto (>5 J/cm² @ 1064nm) para colimadores láser.

• Estabilidad Térmica: Materiales de bajo CTE (por ejemplo, Sílice Fundida) para entornos sensibles a la temperatura.

3. Función Principal

• Colimación del Haz: Transforma la luz divergente (de fuentes puntuales como LEDs, láseres o fibra óptica) en un haz paralelo con mínima divergencia.

• Control de la Onda: Mantiene la uniformidad de la fase a través del haz colimado.

• Coincidencia de la Distancia Focal: Diseñado con precisión para emparejar con fuentes de luz a distancias de trabajo específicas.

4. Aplicaciones Críticas

• Colimadores Láser:

  • Sistemas de alineación (construcción, astronomía).

  • Módulos LiDAR para vehículos autónomos.

  • Entrega de haz de corte/grabado láser.

• Comunicaciones por Fibra Óptica: Colimación de la salida de fibras SMF/MMF.

• Interferometría y Metrología: Creación de frentes de onda de referencia.

• Análisis Espectral: Iluminación en espectrómetros.

• Dispositivos Médicos: Iluminación de endoscopios, sistemas OCT.

• Defensa/Aeroespacial: Sistemas de puntería, contramedidas IR.
