| 1.1 Línea de producción | |
|
Esta línea de producción de conformado de rollos está dirigida a fabricantes de postes para cercas de jardín que atienden a los mercados agrícola, residencial e industrial de cercas. Su diseño continuo, de alta precisión y accionado por cadena con cizalla voladora rastreada mejora la eficiencia de la producción y la calidad del producto. La línea garantiza la seguridad y la adaptabilidad, satisfaciendo los diversos requisitos de los clientes en los mercados globales.
|
|
|
|
| 1.2 Perfil | |

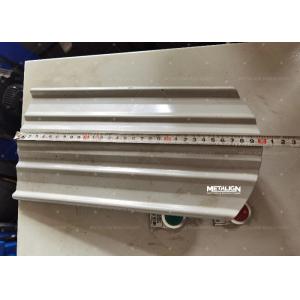

| El perfil está hecho de láminas de acero galvanizado de 1,0-1,5 mm de espesor, conformado en frío en postes de cerca de jardín duraderos. Con una sección transversal con forma optimizada para la resistencia y la estética, el perfil ofrece resistencia a la corrosión y bordes lisos debido al corte curvo rastreado. Es adecuado para cercas exteriores y aplicaciones de seguridad. | |
| Material: Acero galvanizado / PPGI / Aluminio | Espesor: 1,0-1,5 mm |
| Límite elástico: 200 - 350 Mpa | Tensión de tracción: 200 -350 Mpa |
|
|
| 1.3 Proceso de producción | |
|
Diagrama de flujo: Desenrollador hidráulico → Guía de entrada → Conformadora de rollos → Cortador hidráulico → Apilador automático |
|
| ** |
|
|
Proceso: La conformadora de rollos accionada por cadena con diseño de panel de pared proporciona una forma estable y precisa de postes de cerca de acero galvanizado. El molde de corte rastreado de la cizalla hidráulica voladora se sincroniza con la velocidad de conformado para cortes curvos suaves y continuos, maximizando la calidad y la eficiencia de la producción. |
| 1.4 Enfoque clave | |
|
Producción continua de alta velocidad habilitada por la tecnología de cizalla voladora rastreada. |
|
|
La conformadora de rollos accionada por cadena con cubierta protectora garantiza la seguridad del operador y reduce el mantenimiento. |
|
|
El corte de arco personalizado mejora la estética del producto y reduce el posprocesamiento. |
|
|
El marco robusto del panel de pared mejora la estabilidad de la máquina y la precisión de conformado. |
|
|
Configuración flexible adecuada para varios tamaños y espesores de postes de cerca de jardín. |
| 2.1 Desenrollador | ||
| Estructura | Tipo de soporte | |
| Forma de trabajo | Manual, motorizado o hidráulico | |
| Capacidad de carga | 3T o 5T, personalizable | |
| Diámetro interior | Φ450 – Φ550 mm | |
| Diámetro exterior | 1300 mm | |
| Modelo | DC | |
| 2.2 Actualización opcional: Desenrollador | ||
| Carga más rápida, desenrollado automático, reducción de mano de obra, mayor eficiencia, mejor seguridad, alimentación más suave, adecuado para bobinas pesadas, menos tiempo de inactividad. | |
|
| Desenrollador de estructura de soporte, motorizado | Desenrollador hidráulico | |
| 2.3 Dispositivo de guía con cizalla de brochado precortada | ||
| Rodillo guía | Ajustar el ancho de alimentación de la bobina | |
| Cizalla de brochado precortada | Corta la bobina de acero antes del conformado de rollos | |
| Pantalla digital | Ver el ancho de alimentación directamente | |
| 2.4 Máquina conformadora de rollos | ||
| Velocidad de trabajo | Alrededor de 20 m/min | |
| Estructura | Tipo de panel de pared. Opcional: Soportes de hierro fundido o pilar guía | |
| Sistema de conducción | Sistema de cadena. Opcional: Caja de cambios | |
| Número de estaciones de conformado | 18 estaciones | |
| Diámetro del eje | Eje macizo de 70 mm | |
| Potencia del motor | 5,5 Kw | |
| Material del rodillo |
Acero 45# pulido y cromado HRC58-62° |
|
| Material del eje | Acero 45# de alta calidad pulido (torno CNC) | |
| Material de la bobina de acero | PPGI o GI | |
| Espesor de la bobina de acero | 0,25-0,8 mm | |
| 2.5 Actualización opcional: Cubierta | ||
|
|
|
| Montado en el interior: No se requiere cubierta | Cubierta sólida para cadena | Cubierta de seguridad de malla |
| 2.6 Cortador | ||
| Tipo de energía común | Hidráulico. Opcional: tipo de motor. | |
| Potencia hidráulica |
4-5,5Kw, personalizable |
|
| Material de la cuchilla |
Cr12 Mov |
|
| Dureza |
Con tratamiento templado HRC 58 – 62° |
|
| 2.7 Recolección de productos | |||
| Solución 1 |
Mesa de salida |
Solución 2 | Apilador automático |
| Tipo de energía |
Sin energía, principalmente manipulación manual |
Tipo de energía | Motorizado, 3Kw |
| Dimensión | Longitud 4m, personalizable | Dimensión | Longitud 4m-6m, personalizable |
|
|
||
| 2.8 Armario de control PLC | |||
| Marca PLC | Delta, personalizable | Fuente de alimentación | 380v, 50HZ, 3 fases (Depende de los requisitos del cliente) |
| Marca del codificador | Omron, personalizable | Idioma | Chino + Inglés, español, francés, ruso, etc. |
| Pantalla táctil | MCGS, personalizable | Tipo de operación | Interruptor manual/automático de dos tipos |
| Tipo de brazo colgante | Ahorro de espacio | Tipo de pie | mayor integración de componentes y posicionamiento flexible |
|
Caja de control de brazo colgante |
Caja de control de pie |
||
| 2.9 Unidad de potencia hidráulica (HPU) | ||
|
Potencia del motor |
5,5Kw | |
| Aceite requerido |
Aceite hidráulico N32 o N46 disponible |
|
|
Diseño |
La estación hidráulica tiene un sistema de enfriamiento por ventilador |
|
| Opcional |
Se puede instalar en o dentro de la conformadora de rollos para ahorrar espacio |
|
| 2.10 Análisis | |
| Desenrollador | Controla la alimentación de material; adecuado para acero de 1,0-1,5 mm |
| rentable para volúmenes medianos | |
| El control hidráulico manual mejora el manejo del operador y reduce el tiempo de configuración | |
| Sistema de guía | Garantiza la alineación precisa de la tira de acero; reduce el desperdicio de material y los defectos de conformado |
| Conformadora de rollos | Accionamiento por cadena para una transmisión estable y duradera |
| El marco del panel de pared mejora la rigidez y la precisión de conformado | |
| La cubierta de la cadena mejora la seguridad y protege los componentes de transmisión | |

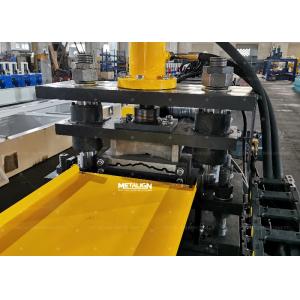

| Cizalla hidráulica voladora | Permite el corte continuo sin detener la producción |
| El molde de corte de arco rastreado se sincroniza con la velocidad de conformado para bordes lisos | |
| Mesa de salida | Organiza los perfiles terminados para su manipulación posterior |
| Proporciona un soporte estable que evita daños durante la descarga | |
| Mesa de salida | Recoge la tapa de la cresta terminada después del corte |
| Diseño simple para manipulación y embalaje manual | |
| Componente | Cantidad |
| Desenrollador | 1 juego |
| Conformadora de rollos | 1 juego |
| Cortador hidráulico | 1 juego |
| Mesa de salida | 2 juegos |
| Armario PLC | 1 juego |
| Estación hidráulica | 1 juego |
Ofrecemos soluciones personalizadas para este perfil de poste de cerca, incluidas estaciones de conformado ajustables para adaptarse a diferentes anchos y espesores (1,0-1,5 mm), actualizaciones opcionales de accionamiento por cadena, moldes de cizalla voladora rastreados a medida para formas de corte únicas e integración de estaciones de punzonado o estampado adicionales para satisfacer las necesidades específicas del cliente.
