| 1.1 Línea de producción | ||
|
|
| 1.2 Perfil | |

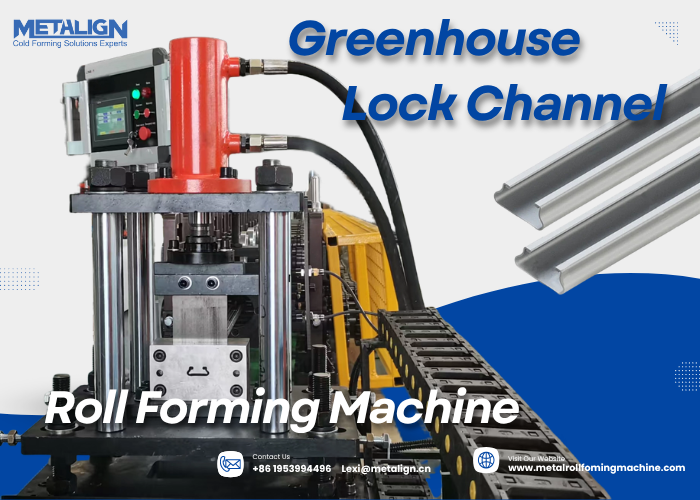

| El perfil del canal de cierre está hecho de acero galvanizado o laminado en frío, típicamente de 1,0 mm de espesor. Presenta una sección transversal en forma de U con puntos de fricción en relieve en la superficie para asegurar las películas plásticas de los invernaderos. El diseño mejora el agarre de la membrana, garantizando la durabilidad y la estabilidad en las aplicaciones de invernaderos agrícolas. | |
| Material: Acero galvanizado / PPGI / Aluminio | Espesor: 1,0 mm |
| Límite elástico: 200 - 350 Mpa | Tensión de tracción: 200 -350 Mpa |
|
|
| 1.3 Proceso de producción | |
|
Diagrama de flujo: Desenrollador hidráulico → Guía de entrada → Rodillo de relieve → Conformadora de rodillos → Cortador hidráulico → Mesa de salida |
|
|
|
|
Proceso: Esta línea integra el relieve y el conformado de rodillos en un solo paso, mejorando la fricción para el bloqueo de la película del invernadero. La conformadora de rodillos con estructura de pórtico garantiza la precisión y la estabilidad. La transmisión por cadena con cubierta protectora garantiza la seguridad y la durabilidad. El corte hidráulico proporciona longitudes de perfil limpias y precisas. |
| 1.4 Enfoque clave | |
|
La conformadora de rodillos con estructura de pórtico garantiza una alta precisión y rigidez mecánica. |
|
|
El sistema de transmisión por cadena con cubierta de seguridad protege a los operadores y prolonga la vida útil de la cadena. |
|
|
El rodillo de relieve integrado aumenta la fricción para una sujeción superior de la película. |
|
|
El cortador hidráulico proporciona cortes suaves y precisos adaptables a varias longitudes. |
|
|
Diseño compacto y eficiente ideal para la producción de canales de cierre de invernaderos a mediana escala. |
| 2.1 Desenrollador | ||
| Estructura | Tipo de soporte | |
| Forma de trabajo | Manual, motorizado o hidráulico | |
| Capacidad de carga | 3T o 5T, personalizable | |
| Diámetro interior | Φ450 – Φ550 mm | |
| Diámetro exterior | 1300 mm | |
| Modelo | DC | |
| 2.2 Actualización opcional: Desenrollador | ||
| Carga más rápida, desenrollado automático, reducción de mano de obra, mayor eficiencia, mejor seguridad, alimentación más suave, adecuado para bobinas pesadas, menos tiempo de inactividad. | |
|
| Desenrollador de estructura de soporte, motorizado | Desenrollador hidráulico | |
| 2.3 Dispositivo de guía con cizalla de brochado precortada | ||
| Rodillo guía | Ajustar el ancho de alimentación de la bobina | |
| Cizalla de brochado precortada | Cortar la bobina de acero antes del conformado de rodillos | |
| Pantalla digital | Ver el ancho de alimentación directamente | |
| 2.4 Conformadora de rodillos | ||
| Velocidad de trabajo | Alrededor de 20 m/min | |
| Estructura | Soportes de hierro fundido o pilar guía | |
| Sistema de conducción | Sistema de cadena. Opcional: Caja de cambios | |
| Número de estaciones de conformado | 18 estaciones | |
| Diámetro del eje | Eje macizo de 70 mm | |
| Potencia del motor | 5,5 Kw | |
| Material del rodillo |
Acero 45# pulido y cromado HRC58-62° |
|
| Material del eje | Acero 45# de alta calidad pulido (torno CNC) | |
| Material de la bobina de acero | PPGI o GI | |
| Espesor de la bobina de acero | 0,25-0,8 mm | |
| 2.5 Actualización opcional: Cubierta | ||
|
|
|
| Montado en el interior: No se requiere cubierta | Cubierta sólida para cadena | Cubierta de seguridad de malla |
| 2.6 Cortador | ||
| Tipo de energía común | Hidráulico. Opcional: tipo de motor. | |
| Potencia hidráulica |
4-5,5Kw, personalizable |
|
| Material de la cuchilla |
Cr12 Mov |
|
| Dureza |
Con tratamiento de templado HRC 58 – 62° |
|
| 2.7 Recolección de productos | |||
| Solución 1 |
Mesa de salida |
Solución 2 | Apilador automático |
| Tipo de energía |
Sin energía, principalmente manipulación manual |
Tipo de energía | Motorizado, 3Kw |
| Dimensión | Longitud 4m, personalizable | Dimensión | Longitud 4m-6m, personalizable |
|
|
||
| 2.8 Armario de control PLC | |||
| Marca PLC | Delta, personalizable | Fuente de alimentación | 380v, 50HZ, 3Fases (Depende de los requisitos del cliente) |
| Marca del codificador | Omron, personalizable | Idioma | Chino + Inglés, español, francés, ruso, etc. |
| Pantalla táctil | MCGS, personalizable | Tipo de operación | Interruptor manual/automático de dos tipos |
| Tipo de brazo colgante | Ahorro de espacio | Tipo de pie | mayor integración de componentes y posicionamiento flexible |
|
Caja de control de brazo colgante |
Caja de control de pie |
||
| 2.9 Unidad de potencia hidráulica (HPU) | ||
|
Potencia del motor |
5,5Kw | |
| Aceite requerido |
Aceite hidráulico N32 o N46 disponible |
|
|
Diseño |
La estación hidráulica tiene un sistema de refrigeración por ventilador |
|
| Opcional |
Se puede instalar en o dentro de la conformadora de rodillos para ahorrar espacio |
|
| 2.10 Análisis | |
| Desenrollador hidráulico | Desenrosca la bobina de acero hasta 5 toneladas de forma segura |
| El funcionamiento hidráulico reduce el coste inicial | |
| Dispositivo de guía | Garantiza la alineación precisa de la tira de acero |
| Evita la desviación del material durante el relieve | |
| Conformadora de rodillos | La estructura de pórtico garantiza la rigidez y la precisión del bastidor |
| Transmisión por cadena con cubierta protectora para mayor seguridad | |
| El rodillo de relieve integra la formación de puntos de fricción | |
| Cortador hidráulico | Proporciona un corte limpio y preciso de los perfiles |
| Longitud ajustable para tamaños específicos del cliente | |
| Mesa de salida | Soporta los perfiles terminados para evitar la deformación |
| Facilita la descarga manual o automatizada suave | |
| Diseño sencillo para la manipulación y el embalaje manuales | |
| Componente | Cantidad |
| Desenrollador | 1 juego |
| Conformadora de rodillos | 1 juego |
| Cortador hidráulico | 1 juego |
| Mesa de salida | 2 juegos |
| Armario PLC | 1 juego |
| Estación hidráulica | 1 juego |
Ofrecemos configuraciones personalizadas para esta línea de canales de cierre, incluyendo patrones y profundidades de rodillos de relieve ajustables para optimizar los puntos de fricción. La configuración de la transmisión por cadena se puede adaptar para la velocidad de producción y la facilidad de mantenimiento. La longitud del cortador hidráulico y los modos de corte son personalizables para los requisitos específicos del cliente. La integración del sistema de control es flexible para apoyar las necesidades de automatización.
