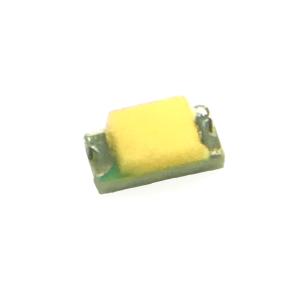

China El diodo blanco del soporte del paquete superficial SMD LED del PWB 0603 enciende el microprocesador llevado poder de 1.6mmx0.8m m DC 25mA 350-500mcd wholesale

El diodo blanco del soporte del paquete superficial SMD LED del PWB 0603 enciende el microprocesador llevado poder de 1.6mmx0.8m m DC 25mA 350-500mcd

Preguntar último precio

Canal de vídeo

Número de modelo :DL-PCB0603W80-1W120

Lugar del origen :China (continental)

Cantidad de orden mínima :3000pcs

Condiciones de pago :Transferencia telegráfica por adelantado (TT anticipado, T/T)

Capacidad de la fuente :15,000,000pcs por día

Plazo de expedición :5-7 días laborables después de recibieron su pago

Detalles de empaquetado :Dimensiones por unidad: 0,28 × del × 0,2 0,13 metros • Peso por unidad: 3,5 kilogramos • Unidades

Nombre de producto :0603 microprocesador blanco LED

paquete :Paquete 0603

Color emitido :Blanco

Coordenadas de cromaticidad :La cromaticidad coordina X: 0,30 Y: 0,31

Number modelo :DL-PCB0603W80-1W120

color del lente :Amarillo difundido

Voltaje delantero @60ma :3.0-3.4V

Flujo luminoso :350-550mcd

Ángulo de visión :120 grados

Disipación de poder :95mW

Contacta

Add to Cart

Ver descripción del producto

El paquete superficial del PWB 0603 del soporte que el diodo blanco de SMD LED enciende el poder de 1.6mmx0.8m m DC 25mA 350-500mcd llevó el microprocesador

DL-PCB0603W80-1W120.pdf

Características:

Paquete en cinta de 8m m en carrete del diámetro de 7 ″.
Compatible con el equipo automático de la colocación.
Compatible con infrarrojo y proceso de la soldadura del flujo de la fase de vapor.
tipo del Mono-color.
El producto sí mismo permanecerá dentro de la versión obediente de RoHS.

Descripciones:

El PCB0603 SMD LED es mucho más pequeño que el tipo de marco de la ventaja componentes, así permite un tamaño más pequeño del tablero, una densidad de embalaje más alta, el espacio de almacenamiento reducido y el equipo finalmente más pequeño que se obtendrán.
Además, el peso ligero los hace ideales para los usos miniatura, el etc.

Usos:

Automotriz: El hacer excursionismo en tablero de instrumentos e interruptor.
Telecomunicación: Indicador y el hacer excursionismo en teléfono y fax.
Contraluz plano para el LCD, el interruptor y el símbolo.
Uso general.

Dimensión del paquete de 0603 paquetes LED:

Número de parte.	Chip Material	Color del lente	Color de la fuente
DL-PCB0603W80-1W120	InGaN	Amarillo difundido	Blanco

Grados máximos absolutos en Ta=25℃

Parámetros	Símbolo	Máximo.	Unidad
Disipación de poder	Paladio	95	mW
Corriente delantera máxima (1/10 ciclo de trabajo, anchura de pulso 0.1ms)	IFP	100	mA
Corriente delantera	SI	25	mA
Voltaje reverso	VR	5	V
Descarga electrostática (HBM)	ESD	800	V
Gama de temperaturas de funcionamiento	Topr	-40℃ a +80℃
Gama de temperaturas de almacenamiento	Tstg	-40℃ a +85℃
Temperatura que suelda	Tsld	260℃ por 5 segundos

Características ópticas eléctricas en Ta=25℃

Parámetros	Símbolo	Mínimo.	Tipo.	Máximo.	Unidad	Condición de prueba
Intensidad luminosa *	IV	350	550	---	mcd	IF=20mA (nota 1)
Ángulo de visión *	2θ1/2	---	130	---	Grado	IF=20mA (nota 2)
Coordenadas de cromaticidad	x	---	0,30	---		IF=20mA (nota 3)
Coordenadas de cromaticidad	y	---	0,31	---		IF=20mA (nota 3)
Voltaje delantero	VF	3,0	3,3	---	V	IF=20mA
Corriente reversa	IR	---	---	10	µA	VR =5V

Notas:

El permiso de la medida de la intensidad luminosa es el ± el 10%.
θ1/2 es el ángulo de fuera del eje al cual la intensidad luminosa es mitad de la intensidad luminosa axial.
Utiliza muchos parámetros que correspondan al CIE 1931 2°. X, Y, y Z son los valores 2° del CIE 1931 del contenido rojo, verde y azul de la medida.

Curvas de características eléctricas/ópticas típicas
(Temperatura ambiente 25℃ a menos que se indicare en forma diferente)

CIE Chromaticity Diagram:

¿Porqué elija la LUZ DOBLE?
1. material bien conocido del microprocesador
2. vinculación del alambre del oro 99,99%
3. 3 años de garantía
4. Durante 10 años el equipo del servicio técnico de la experiencia profesional
5. 24 horas de ventas profesionales del servicio combinan
6. la muestra libre está disponible
7. entrega rápida
8,100% inspección del control de calidad antes del envío
9. el tener como objetivo consulta “del defecto de alta calidad, cero”, le da la mejor calidad, el mejor servicio.
