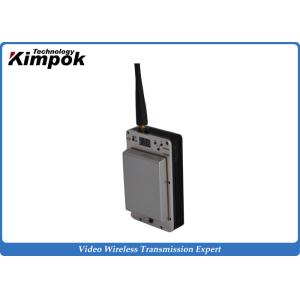

Vínculo del UAV del transmisor HD COFDM de Mini Long Range Wireless Video con la exhibición del LCD
Introducción:
Tiene carácter de ligero estupendo y tamaño pequeño, el uso MPEG2 cifrando formato y la modulación digital de COFDM (división de frecuencia ortogonal cifrada que multiplexa), proporcione la imagen de alta calidad en la transmisión NLOS de la revolución 720*576.Support y la transmisión móvil de alta velocidad de la recepción también. Se puede llevar adentro su bolsillo/cartera para las pruebas del secrect. pueden enviar el vídeo en directo de las circunstancias de la escena al puesto de mando posterior. Ampliamente utilizado en la oficina etc. del UAV, de los órganos de seguridad pública, del procuratorate, de la corte y de la seguridad.
Características:
- El transmisor tiene solamente peso de red 195g (sin la batería), muy fácil para los usos portátiles y del UAV.
- Modulación de COFDM, transmisión estable
- MPEG-2 compresión vídeo, calidad de vídeo del DVD;
- Diseño modular e integrado altamente
- NTSC/PAL se adaptan automáticamente, usuario de la ayuda ajustable;
- Pronto de retraso de tiempo;
- Transmisión NLOS móvil de alta velocidad de las ayudas (no ligero de vista);
- Batería de litio para la fuente de alimentación (la hora laborable continua es 3 horas de máximo)
- Frecuencia, ancho de banda, poder del RF y etc. de trabajo ajustables.
- Seguridad de transmisión por la encripción del pedazo de AES 265.
- Imagen de la buena calidad sin cualquier mosaico;
- Hecho juego con el amplificador multifuncional para el requisito de más alcance.
Especificación del transmisor:
| Modulación | COFDM |
| Entrada CC | DC7.5-12V |
| Corriente de trabajo | 0.9A-13A |
| Constelación | QPSK, 16QAM, 64QAM (opcional),
QPSK/16QAM/64QAM @ 6/7/8MHz |
| FEC | 1/2,2/3,3/4,5/6, 7/8 |
| Guardia Interval | 1/32,1/16,1/8,1/4 |
| Ancho de banda | los 2/2.5/4/8M (ajustable) |
| Interfaz de A/V | BNC/RCA |
| Frecuencia | 300-900MHz (opción) |
| Encripción | El revolver básico del pedazo/ALLTECH de AES 128 |
| Llanura | ≤2dB (dentro de gama de frecuencia completa), ≤0.5dB (dentro de 8MHz) |
| Portador | 2K |
| Salida de poder | 30dBm máximo (100-1000mW ajustable), en el paso 1dB |
| EL CNR | salida de poder 30dBm de ≥-30dB @ |
| SHG | >52dBc |
| Señal video | 1Vp-p@75 Ω, NTSC/PAL adaptante |
| CBER | <2.0E-4 |
| Compresión vídeo | 4:2 MPEG-2: 0 /MPEG-4 (opcionales) |
| Resolución | 720×576 (PAL), 720×480 (NTSC) |
| Tarifa video | 15Mbps (MAX) |
| Entrada de video | 1 línea vídeo análogo de PAL/NTSC |
| Interfaz del RF | SMA |
| Formato video | PAL/NTSC (ajustable) |
| Hora laborable de la batería | 1 hora |
| OperatingTemperature | -25℃~55℃ |
| Temperatura de almacenamiento | -40℃~70℃ |
| Distancia | distancia máxima de los 20km LOS (en el helicóptero), distancia NLOS del 1-500m |
| Tamaño | 100*59*22m m |
| Peso | 195g (sin la batería)
288g (con la batería) |
Specificatations del receptor:
| Frecuencia | 300-900MHz (opción) |
| Ancho de banda | 2/2.5/4/8MHz (ajustable) |
| El RF llano entró | -92dBm~-20dBm/-105dBm~-20dBm |
| Impedancia del RF | 50Ω |
| Interfaz del RF | Hembra de N |
| Modulación | COFDM |
| Constelación | QPSK, 16QAM, 64QAM (opcional),
QPSK/16QAM/64QAM @ 6/7/8MHz |
| FEC | 1/2,2/3,3/4,5/6,7/8 (opcional) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (opcional) |
| Portador | 2K, 8K |
| El descifrar video | ISO/IEC13818-2 MPEG-2MP@ML |
| Relación de aspecto | 4:3, 16:9 |
| Resolución | 720×576 (PAL), 720×480 (NTSC) |
| Salida audio | A la izquierda e a la derecha canales estéreos análogos |
| Líneas de horizontal | línea 625 o 525 |
| Desciframiento | AES256 el revolver básico del pedazo/ALLTECH |
| Voltaje de funcionamiento | AC220V/DC12V |
| Temperatura | -30~70° |
| Dimensión | 430*310*65m m (caja de la aleación de aluminio 1U) |
| Peso | 3,5 kilogramos |
