Dinar-carril unmanaged de la capa 2 de 20-port el 100/1000M que monta el interruptor industrial de Ethernet
Introducción

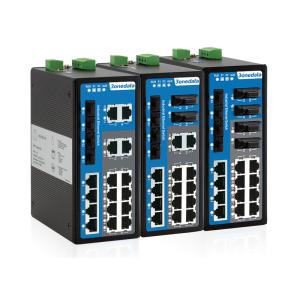

Las series IES3020 son 20 interruptores industriales unmanaged de Ethernet de la capa 2 del puerto 100M/Gigabit. Esta serie incluye tres tipos de productos y proporciona los puertos de cobre del 100M, puertos de la fibra del 100M, ranuras de SFP del gigabit. Adopta el montaje del Dinar-carril para cumplir los requisitos de diversas escenas del uso.
La entrada de la fuente de alimentación es dos circuitos independientes de la fuente de alimentación, que pueden asegurar al dispositivo la operación normal cuando una de las fuentes de alimentación analiza. El interruptor DIP puede alcanzar la alarma de la fuente de alimentación, el control de flujo y la supresión de la tormenta. Cuando ocurre el fracaso del vínculo de la fuente de alimentación, ALARME el indicador será brillante y enviar la alarma, mientras tanto, el dispositivo de alarma conectado con la retransmisión enviará la alarma para la localización de averías rápida de la escena. El hardware adopta fanless, el bajo consumo de energía, el diseño amplio de la temperatura y del voltaje y ha pasado las pruebas rigurosas del estándar industrial, que pueden adaptarse para el ambiente industrial de la escena con los requisitos duros para el EMC. Puede ser ampliamente utilizado en rejilla elegante, tránsito del carril, ciudad elegante, ciudad de la seguridad, nueva energía, espacio aéreo, la fabricación inteligente, el proyecto militar y otros campos industriales.
Especificación
|
Estándar
y
Protocolo
|
IEEE 802,3 para el 10BaseT
IEEE 802.3u para 100Base-TX y 100Base-FX
IEEE 802.3z para 1000Base-X
IEEE 802.3x para el control de flujo
|
| Interfaz |
Puerto de cobre: 10/100Base-T (X), RJ45, control de flujo automático, por completo/modo semidúplex, MDI/MDI-X Autotunning
Puerto de la fibra: 100Base-FX, SC/ST/FC opcional
Ranura de SFP: 1000Base-SFP
Puerto de la alarma: 2 bloques de terminales de la echada del perno 7.62m m, apoyan 1 salida de la alarma de la retransmisión, la capacidad de carga actual 5A@30VDC o 10A@125VAC
|
|
Indicador del LED
|
Indicador corriente, indicador del puerto, indicador de la fuente de alimentación, indicador de la alarma
|
|
Interruptor
Propiedad
|
Modo de transmisión: de memorización
Dirección MAC: 8K
Tamaño de almacenador intermediario del paquete: 3Mbit
Ancho de banda de la placa madre: 12.8G
Interruptor de retraso de tiempo: < 10="">
|
|
Poder
Requisito
|
12~48VDC, 4 bloques de terminales de la echada del perno 7.62m m
Redundancia dual de la fuente de alimentación, nonpolarity, protección reversa de la polaridad
Protección de la sobreintensidad de corriente de la ayuda 4A
|
|
Ambiental
Límite
|
Gama de temperaturas de funcionamiento: -40~75℃
Gama de temperaturas de almacenamiento: -40~85℃
Humedad relativa: el 5%~95% (ninguna condensación)
|
|
Físico
Característico
|
Vivienda: IP40 protección, metal
Instalación: Montaje del Dinar-carril
Dimensión (W x H x D): 70mm×160mm×130m m
Peso: ≤1.02kg
|
|
Industrial
Estándar
|
IEC 61000-4-2 (ESD), nivel 4
descarga del aire del : ±15kV
descarga del contacto del : ±8kV
IEC 61000-4-4 (EFT), nivel 4
fuente de alimentación del : ±4kV
interfaz de Ethernet del : ±2kV
retransmisión del : ±4kV
IEC 61000-4-5 (oleada), nivel 2
fuente de alimentación del : modo común ±1kV, modo diferenciado ±500V
interfaz de Ethernet del : ±2kV
retransmisión del : modo común ±1kV, modo diferenciado ±500V
Choque: IEC 60068-2-27
Libere la caída: IEC 60068-2-32
Vibración: IEC 60068-2-6
|
|
Certificación
|
CE, FCC, RoHS
|
|
Garantía
|
5 años
|
Dimensión
Unidad: milímetro
Información el ordenar
| Modelos disponibles |
Ranura de SFP del gigabit |
puerto de la fibra del 100M |
puerto de cobre del 100M |
Gama de la fuente de alimentación |
| IES3020-4GS |
4 |
0 |
16 |
12~48VDC
fuente de alimentación dual
|
| IES3020-4GS-2F |
4 |
2 |
14 |
| IES3020-4GS-4F |
4 |
4 |
12 |
