Información básica de las placas bipolares de grabado de titanio:

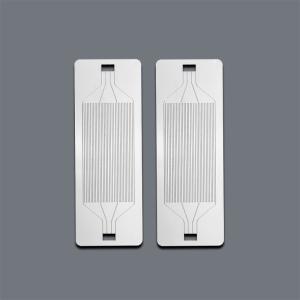

Placa bipolar de grabado de titanio de microcanales de precisión, personalización de espesor de 0,05 mm a 3 mm
Las placas bipolares son componentes clave en las pilas de combustible de membrana de intercambio de protones, alcalinas y de óxido sólido, así como en los electrolizadores. Se fabrican con intrincados canales de flujo que, cuando se apilan, permiten la distribución uniforme de gases, facilitan la circulación del aire y conducen eficientemente la corriente eléctrica entre las celdas individuales.
Especificaciones de las placas bipolares metálicas que grabamos:
|
Materiales |
Acero inoxidable 316 / 316L, titanio, aluminio, níquel o personalizados. |
|
Espesor |
0,02 mm a 3 mm |
|
Profundidad de grabado |
Medio grabado, profundidad según los clientes’ solicitud |
|
Patrón de canal |
Según los clientes’ solicitud |
|
Forma |
Cuadrado, rectángulo, círculo o personalizado |
Característicasde las placas bipolares de grabado de titanio:
Como elemento central de las pilas de combustible y los electrolizadores, la placa bipolar cumple varias funciones críticas dentro de la pila. Conduce la corriente eléctrica, guía el flujo de gases y líquidos, proporciona soporte estructural al conjunto de electrodo de membrana (MEA) y ayuda a regular el calor y la humedad. La calidad de su rendimiento tiene un impacto directo en la eficiencia general, la durabilidad y la rentabilidad del sistema de pilas de combustible.
Resistencia a la corrosión– Excelente estabilidad contra ácidos, álcalis y ambientes húmedos, lo que garantiza una larga vida útil en pilas de combustible PEM y electrolizadores.
Ligero y resistente– La alta relación resistencia-peso reduce el peso de la pila manteniendo la durabilidad, ideal para uso automotriz y aeroespacial.
Canales de precisión– El grabado químico permite microcanales de hasta 100 μm con alta precisión para una distribución eficiente del gas.
Delgado y compacto– El rango de espesor de 0,05–2,0 mm admite diseños de pila ligeros y que ahorran espacio.
Sin rebabas y sin estrés– El grabado evita grietas o deformaciones, proporcionando canales lisos para un mejor sellado y una menor pérdida de energía.
Compatible con recubrimiento– Las superficies se pueden recubrir (por ejemplo, oro, carbono) para mejorar la conductividad y reducir la resistencia de contacto.
Aplicaciónde las placas bipolares de grabado de titanioEMS: Alrededor de 10-15 días hábiles
1. Pila de combustible de hidrógeno: Pilas de combustible automotrices, fuentes de alimentación portátiles y estaciones de energía estacionarias.
2. Electrolizador de agua: Producción de hidrógeno verde, electrolizadores PEM y electrolizadores alcalinos.
3. Equipos de conversión de energía: Nuevos sistemas de almacenamiento de energía como baterías metal-aire y baterías de flujo.
Placa bipolar de grabado fotoquímico:
Métodos de fabricación convencionalespara placas bipolares—como estampado, corte por láser y fresado CNC—enfrentan desafíos al producir canales ultrafinos o manipular láminas muy delgadas.El grabado fotoquímicosupera estas limitaciones y ofrece distintas ventajas en la producción de placas bipolares.
¿Por qué elegir el grabado fotoquímico para la fabricación de placas bipolares?
Alta precisión– Logra anchos de canal tan pequeños como 0,1 mm con profundidad controlada para un flujo de fluido uniforme.
Sin estrés y sin rebabas– Sin deformación ni grietas, lo que garantiza un excelente rendimiento de sellado.
Capacidad ultra delgada– Procesa láminas de 0,02 mm a 3,0 mm, ideal para espesores típicos de placas bipolares de 0,05–1,0 mm.
Flexibilidad de diseño– Admite estructuras complejas de doble cara y semi-grabadas, lo que permite la personalización y la creación rápida de prototipos.
Rentabilidad– El bajo costo de las herramientas lo hace adecuado para lotes pequeños a medianos y el desarrollo de prototipos.
Tecnología de fabricación de placas bipolares de titanio:
Tenemos la capacidad de grabar canales tanto curvos comorectos a través de láminas de metal completas, lo que permite la realización perfecta de diseños intrincados. Además, nuestro proceso logra un control preciso de la profundidad, lo que garantiza la precisión y la consistencia en cada proyecto.
Podemos grabar diferentes profundidades decanales bajos en el mismo lado. También admitimos profundidades de grabado enlos diferentes lados.
Para materiales de acero inoxidable,electroplaremos la superficie para proteger la placa bipolar de la oxidación.
Para láminas de metal de más de 1,5 mm de espesor, utilizamos corte por láser para lograr el tamaño o la forma requeridos.
Paquete y envío de placas bipolares de grabado de titanio:
Proporcionamos una capa protectora en las cubiertas, bolsa de PE, espuma en caja, paquete impermeable, o según su solicitud.
Métodos de envío:EMS: Alrededor de 10-15 días hábiles
DHL: Alrededor de 3-5 días hábiles
FedEx: Alrededor de 4-6 días hábiles
UPS/TNT: Alrededor de 6-8 días hábiles
AÉREO: Alrededor de 5-7 días hábiles
MARÍTIMO: Alrededor de 15-30 días hábiles
Preguntas frecuentes:
P:
¿Cuál es el precio de la personalización de la placa bipolar?R: El precio dependerá del material, el grosor, el tamaño y otros requisitos, no dude en enviarnos sus requisitos detallados, nosotros
’haremos la evaluación y le ofreceremos el precio.P:
Términos de entrega aceptados: FOB, CFR, CIF, EXW R: Envíenos su dibujo en DXF, DWG, STEP, PDF y otros formatos, nosotros
’haremos la evaluación y le ofreceremos el precio.P:
Términos de entrega aceptados: FOB, CFR, CIF, EXW R: Siempre una muestra de preproducción antes de la producción en masa
, y siempre100%inspección final antes del envío.P:¿Por qué debería comprarnos a nosotros y no a otros proveedores?O envíe un correo electrónico directamente a
Términos de entrega aceptados: FOB, CFR, CIF, EXW P:
¿Qué servicios podemos proporcionar?R:
Términos de entrega aceptados: FOB, CFR, CIF, EXW ；
Moneda de pago aceptada: USD, EUR, JPY, CAD, AUD, HKD, CNY; Tipo de pago aceptado: T/T, Paypal, Western Union, Efectivo.
¿Quiere personalizar la placa bipolar?
Haga clic en "contáctenos" a continuación para enviarnos el dibujo de la placa bipolar, admitimos DXF, DWG, STP, etc. Formato.O envíe un correo electrónico directamente a
