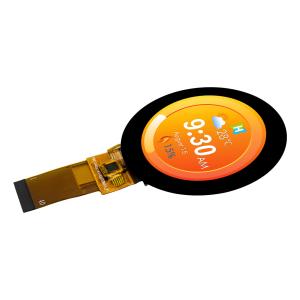

luz del sol LCD legible TFT Display/480x480 Pixels/TFT-H021A1HQIST5N40 de 2,1 pulgadas
Parámetros del producto
Talla 2,1 de la ventana del Viewport”
Haga excursionismo el tipo o el brillo - 550cd/m2
Número pin del método de la conexión - FPC-40PIN
Interfaz - RGB
Instrucciones especiales - pedazo RGB, CTP opcional de la ayuda 16/18
Temperatura de trabajo - (- 20~70℃)
Voltaje de fuente - 3.3v
Modelo del microprocesador del conductor - ST7701S
Característica general:
| Artículo | Valor estándar | Unidad |
| Tamaño de la exhibición | 2,1" | -- |
| Número de pixeles | 480 (H) x3 (RGB) x480 (V) | -- |
| Área activa | 53,28 (H) x53.28 (V) | milímetro |
| Dimensión del esquema de LCM | 5618 (H) x59.71 (V) x2.26 (D) | milímetro |
| Dirección de visión | En punto lleno | - |
| Interfaz de LCM | RGB+SPI 3L | - |
| Conductor IC de LCM | ST7701S | - |
| Colores de la exhibición | el 16.7M | - |
| Conductor Voltage de LCM | IOVCC=1.8V, VCI=3.3V (tipo) | V |
| Contraluz | LED blanco | - |
| Panel táctil | Panel táctil de Whitout | - |
| Conductor IC del CTP | - - - | - |
| Conductor Voltage del CTP | 3,3 | V |
| Voltaje de la entrada-salida Digital del CTP | 3,3 | V |
| Temperatura de la operación de TFT | -20~70 | ℃ |
| Temperatura de almacenamiento de TFT | -30~80 | ℃ |
La descripción de producto El TFT-H021A1HQIST5N40 es un módulo a todo color de TFT LCD de 2,1 pulgadas con una resolución de los pixeles 480x480 y de una relación de aspecto del 1:1. El módulo de TFT adopta el conductor IC de ST7701S y apoya el interfaz de RGB/SPI. El módulo de TFT con el panel del IPS tiene la ventaja del ángulo de visión amplio (a la izquierda 80 grados/a la derecha 80 grados/abajo de degrees/up 80 de 80 grados), un coeficiente de contraste típico de 800:1, y un brillo del módulo de hasta 550 liendres (típicos). La gama de temperaturas de trabajo del módulo es -20℃~+70℃, y la gama de temperaturas de almacenamiento es -30℃~+80℃.
