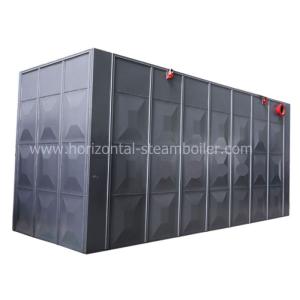

Sistema de calefacción termal de aceite del control automático con la presión baja para el proceso plástico
El sistema de calefacción termal de aceite consiste en un cuerpo, un sistema de la combustión, y un sistema de la circulación. Los componentes específicos son como sigue:
1. Cuerpo
El cuerpo principal se compone de un chasis, de un bastidor de acero, de una bobina cuadrada, de un codo, de un paquete serpentino y de diversos tipos de jefes. El interior es una pared de horno y arcos delanteros y traseros, integrados por ladrillos refractarios y hormigón refractario. El exterior es un esqueleto de la placa de acero y un panel de piel, y el centro es un material de aislamiento.
2. El sistema de la combustión
El sistema flúido termal de la combustión de la caldera se compone de una rejilla de la cadena ligera y de una bobina cuadrada. Esta estructura puede aumentar con eficacia el volumen del horno y tiene buena adaptabilidad a los tipos del carbón. Otros componentes son: tubo, precalentador de aire, colector de polvo, fan de proyecto inducido, chimenea y así sucesivamente.
3. Sistema de la circulación
La función del sistema de la circulación es utilizar la bomba de aceite para realizar la circulación líquida de la fase, transfiere la energía térmica generada por la caldera al equipo del calor, y después vuelve al recalentamiento, y después completa un ciclo. Los componentes principales son: los tanques de extensión, los tanques de almacenamiento de aceite, bombas de inyección del aceite, bombas de aceite de circulación, separadores de aceite, instrumentos de la válvula, etc.
Características de producto flúidas termales de la caldera
1. La calidad de la rejilla es confiable
La rejilla se hace del material del arrabio del “medio-alto grafito esferoidal a prueba de calor del silicio”, que tiene resistencia fuerte a la quema, a la oxidación y a la vida de servicio larga.
2. Fácil instalar
El calentador flúido termal consiste en un cuerpo y una rejilla. Necesita solamente ser montado en dos porciones durante la instalación, que acorta el período de la instalación.
3. La combustión del combustible es suficiente
El diseño del arco del horno de la caldera del fuelóleo doméstico es razonable, que aumenta la época de residencia del combustible y hace la combustión del combustible muy suficiente.
4. Alta eficacia termal
La caldera del fuelóleo doméstico tiene una bobina de la doble-fila y tiene una suficiente superficie de caldeo, que reduce con eficacia el calor de la superficie de la caldera y tiene eficacia de combustión más alta.
5. Calidad confiable
La superficie de la calefacción de la radiación y la superficie de la calefacción de la convección se componen respectivamente de una bobina cuadrada y de un tubo serpentino, y el tubo tiene las características del alto funcionamiento de la extensión termal, de la tensión baja, de la seguridad y de la confiabilidad.
6. Seguridad operativa
La caldera de la calefacción de aceite adopta una estructura de la tres-vuelta, el aceite termoconductor pasa a través del tubo de la convección y de la bobina radiante, el flujo es uniforme, y la operación de la caldera es segura y confiable.
7. Ahorre el combustible
La superficie de la calefacción de la caldera de la calefacción de aceite se arregla razonablemente, el área es suficiente, el efecto de la transferencia de calor es bueno, y el combustible puede ser ahorrado con eficacia.
8. Extensamente uso
Ampliamente utilizado en el refinamiento del petróleo, aceite que procesa, teñido de materia textil impresión y, fibra sintética, impregnación del plástico y de caucho, proceso del papel, madera, materiales de construcción que procesan, el trabajar a máquina, transformación de los alimentos y otras industrias.
Hoja de datos técnica de la caldera flúida térmica
| Datos técnicos de la caldera termal del aceite de la biomasa de YLW |
Model&
Especificación | Salida nominal *104kcal/h | Presión de funcionamiento clasificada (Mpa) | Temperatura máxima (ºC) | Eficacia termal
% | Circulación media
M3 /h | Superficie de caldeo
M2 | Volumen medio en Furance M3 | Peso de Transportion
Kilogramo |
| YLW-1400T | 120 | 1,1 | 320 | 85 | 80 | 104 | 1,2 | 18000 |
| YLW-1900T | 160 | 115 | 125 | 1,6 | 20000 |
| YLW-2100T | 180 | 155 | 145 | 1,9 | 25000 |
| YLW-2400T | 200 | 188 | 163 | 2,4 | 265000 |
| YLW-3000T | 250 | 200 | 188 | 2,9 | 34000 |
| YLW-3500T | 300 | 200 | 216 | 3,3 | 38000 |
| YLW-4200T | 360 | 225 | 280 | 3,5 | 40000 |
| YLW-5000T | 400 | 260 | 310 | 3,63 | 45000 |
| YLW-6000T | 500 | 300 | 389 | 3,9 | 60000 |
| YLW-7000T | 600 | 340 | 469 | 4,2 | 70000 |
FAQ de la caldera del aceite caliente:
Estimado amigo,
Gracias por su hora para explorar nuestros productos.
Necesitamos la siguiente información confirmar el modelo de la caldera:
tipo 1.Boiler: Carbón/caldera termal encendida biomasa
¿capacidad 2.Boiler?
3. ¿Presión de la caldera?
4. ¿Uso de la caldera?
Después de confirmar estas preguntas, sabremos que exactamente qué caldera será conveniente para usted y le proporcionaremos nuestros detalles y cita del producto. Agradezca el U.
¡Es aceptable copiar la pregunta y las respuestas directamente al enviarnos la investigación!
¡Acójale con satisfacción en cualquier momento!
