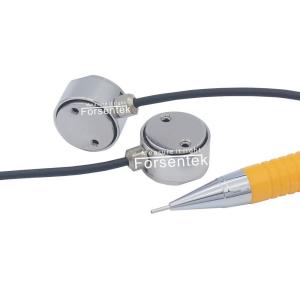

Sensor micro de la medida de la fuerza de compresión de la célula de carga 10N 20N 50N 100N 200N
La célula de carga micro FCFK se hace del acero inoxidable basado en tecnología del indicador de tensión para entregar 0,3% ausencias de linealidad máxima de la capacidad clasificada. La célula tamaño pequeño FCFK de la carga de compresión ofrece gamas de medición 0-10N/0-20N/0-50N/0-100N/0-200N cinco para elegir de, ensancha para ensanchar montaje, diseño compacto, usted puede encontrar el transductor FCFK de la fuerza aplicable para los usos de la medida de la fuerza de compresión con el espacio de montaje limitado, tal como medida de la fuerza de fijación con abrazadera de molde, supervisión de la fuerza de la asamblea, prueba de la distribución de la fuerza, etc….
Dimensiones (en milimeter)
| Código el ordenar |
Gama de la medida |
Dirección de la fuerza |
| FCFK-10N |
0-10N/0-1kgf |
Compresión |
| FCFK-20N |
0-20N/0-2kgf |
| FCFK-50N |
0-50N/0-5kgf |
| FCFK-100N |
0-100N/0-10kgf |
| FCFK-200N |
0-200N/0-20kgf |
Especificaciones
| Capacidad |
10N / 20N/50N/100N/200N
1kg/2kg/5kg/10kg/20kg
2.2lb/4.4lb/10lb/20lb/45lb
|
| Salida nominal |
2,0 mV/V |
| Excitación |
3-15V |
| Equilibrio cero |
±0.1mV/V |
| Ausencia de linealidad |
El ±0.3% R.O. |
| Histéresis |
El ±0.3% R.O. |
| Nonrepeatability |
El ±0.1% R.O. |
| Arrastramiento (5min) |
El ±0.1% R.O. |
| Sobrecarga segura |
El 150% F.S. |
| Última sobrecarga |
El 200% F.S. |
| Temperatura compensada |
-10… +40oC |
| Temperatura de funcionamiento |
-20… +60oC |
| Cambio cero de la temperatura |
El ±0.03% R.O./oC |
| Palmo del cambio de la temperatura |
El ±0.03% R.O./oC |
| Resistencia entrada |
ohmios 385±50 |
| Resistencia de salida |
ohmios 350±5 |
| Resistencia de aislamiento |
>ohmios de los 2000M |
| Protección del ingreso |
IP50 |
| Material del elemento |
Acero inoxidable |
| Cable |
Base de Ø2*3000mm 4 |
| Conexión de código |
Rojo--Excitation+ Negro--Excitación
Verde--Signal+ Blanco--Señal
|
Salida de la célula de carga: = (fuente de alimentación * salida nominal) * carga/capacidad
La salida nominal está normalmente dentro de 1mV/V~3mV/V.
La fuente de alimentación está normalmente dentro de 3-15V.
Cargue/capacidad está dentro de 0-1.
La señal de salida de la célula de carga está tan normalmente dentro de 0-45mV (- 45mV… +45mV para el loadcell bidireccional).
Ejemplo uno: la célula de carga 2.0mV/V con la fuente de alimentación 10V, la gama de la salida es 0~20mV (- 20mV… +20mV para el transductor bidireccional).
Ejemplo dos: la célula de carga 1.0mV/V con la fuente de alimentación 5V, la gama de la salida es 0~5mV (- 5mV… +5mV para el sensor bidireccional).
Célula de carga + amplificador de la señal:
La célula de carga hace salir normalmente -30mV… +30mV que no se pueda reconocer a veces por las unidades del tratamiento de señales directamente, así que el acondicionador de señal se introduce para convertir la señal del milivoltio en 0-5V/0-10V/4-20mA para el tratamiento de señales fácil.
Ejemplo: La célula FCFK-100N de la carga de compresión que trabaja con el amplificador 0-10V, la relación de la carga-salida será la carga 0-100N CONTRA 0-10V la salida, él es linear dentro de la gama de error.
Célula de carga + indicador de Digitaces
El indicador de Digitaces puede trabajar directamente con la célula de carga sin el amplificador de la señal, aquí es algunas funciones del indicador:
- Valor de la fuerza de la exhibición en tiempo real
- Pico que se sostiene para asir la fuerza máxima durante la prueba
- Interfaz RS485 o RS232
salida analógica de -0-5V/0-10V/4-20mA
- Salida del interruptor
Sensor micro de la medida de la fuerza de compresión de la célula de carga 50N 100N 200N
