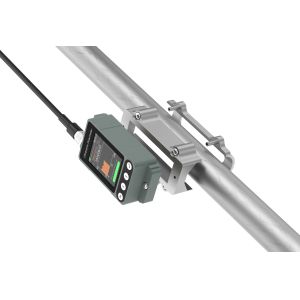

El TM605 es un medidor de flujo ultrasónico integrado, especialmente diseñado para tuberías de diámetro pequeño-mediano. Es muy fácil y sencillo de configurar e instalar. El TM605 desarrolló y adoptó el principio ultrasónico del método de diferencia de tiempo de tránsito que envía y recibe señales ultrasónicas a través del sensor. Cuando la señal ultrasónica se transmite y se recibe a través del líquido que fluye, habrá un valor de diferencia entre la corriente arriba y la corriente abajo, que se puede utilizar para calcular el flujo y la velocidad.

Beneficios y características

Diseño de estructura único: El TM605 adopta un diseño de acero magnético circular en la estructura, que se puede sujetar y bloquear automáticamente durante la instalación. Solo se tarda 2-3 minutos desde la instalación hasta la medición.
Pantalla a color: El TM605 utiliza la pantalla LCD IPS actualmente popular, que puede leer fácilmente los datos, incluso en entornos con poca luz.
Gráfico de curva/columna de flujo: El TM605 está equipado con un gráfico de columna de flujo total/temperatura y un gráfico de curva de flujo en tiempo real, para que los usuarios puedan comprender más claramente los cambios de flujo en tiempo real.
Visualización de la temperatura: La parte inferior de la unidad de visualización tiene una sonda de temperatura. Puede medir la temperatura en tiempo real de la pared de la tubería durante el flujo de líquido y se mostrará en la interfaz de datos de flujo/velocidad.
Opción de menú fácil: El usuario puede configurar parámetros y cambiar fácilmente a través de cuatro teclas. Además, la "Tecla Arriba" y la "Tecla Abajo" pueden cambiar la interfaz de visualización al azar. Los puntos del carrusel debajo de la pantalla también se pueden cambiar usando la "Tecla Arriba" y la "Tecla Abajo", y cada interfaz muestra información diferente.
Compatible con varios materiales y líquidos: El TM605 puede satisfacer casi la medición de diferentes líquidos limpios y materiales de tuberías. A través de las opciones del menú, un conjunto de TM605 puede medir tanto tuberías metálicas como tuberías de plástico, también tanto agua como aceite.

Especificaciones

Velocidad	0.1 m/s～±5m/s
Precisión	±2.0%
Tamaño de la tubería	DN6 DN8 DN10 DN15 DN20 DN25 DN32
Tamaño de la tubería	DN40 DN50 DN65 DN80 DN100
Líquido	Agua regular, agua de mar, agua de refrigeración/caliente, alcohol...
Material de la tubería	PVC, acero inoxidable, acero al carbono, cobre.…
Fuente de alimentación	24V DC, máximo 500mA
Comunicación	Soporte del protocolo MODBUS, RS485
Salida analógica	4-20mA, Máximo 750Ω
Salida de alarma	Relé, función de alarma de límite superior e inferior OCT
Pantalla	Pantalla OLED de matriz de puntos 320*240
Panel de teclas	Cuatro botones táctiles
Unidad de flujo	Soporte de selección de unidad métrica, Metros cúbicos (m³), Litros (l), Galones estadounidenses (gal).
Unidad de tiempo	/hora, /min, La unidad predeterminada de fábrica es metros cúbicos por hora.
Unidad de tiempo	Totalizador de flujo diario, mensual y anual
Temperatura	Ambiente: 0℃～+50℃
Temperatura	Líquido: 0℃～+50℃
Humedad ambiente	HR 0～95%, Sin condensación
Material de la carcasa	Aleación de aluminio, procesamiento mecanizado CNC
Tasa de protección	IP54
Longitud del cable	6.6 pies (2 m) estándar

Tabla de referencia de rango de tamaño de tubería y rango de flujo

Diámetro	DN	Pulgada	Rango de diámetro (mm)	Mín. ( m³/h)	Máx. ( m³/h)	Mín. ( L/min)	Máx. ( L/min)
Φ9.53	DN6	1/8"	9-12	0.02	0.7	0.4	12
Φ12.7	DN8	1/4"	12-15	0.05	1.7	0.9	28
Φ15	DN10	3/8"	15-18	0.09	3.0	1.5	49
Φ20	DN15	1/2"	18-21	0.06	3.2	1.1	53
Φ25	DN20	3/4"	21-28	0.11	5.7	1.9	94
Φ32	DN25	1"	28-36	0.18	8.8	2.9	147
Φ40	DN32	1-1/4"	36-44	0.29	14	4.8	241
Φ50	DN40	1-1/2"	44-52	0.45	23	7.5	377
Φ63	DN50	2"	52-66	0.71	35	12	589
Φ75	DN65	2-1/2"	66-80	1.2	60	20	995
Φ90	DN80	3"	80-95	1.8	90	30	1508
Φ110	DN100	4"	100-115	2.8	141	47	2356
