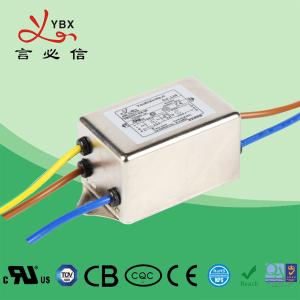

Servicio de dos fases del ODM del alambre de la fase del doble del filtro de la EMI EMC de Indusrtial

Preguntar último precio
Canal de vídeo
Número de modelo :YB22D1-1A-W (5)
Lugar del origen :China
Cantidad de orden mínima :50pcs
Condiciones de pago :T / T, L / C
Capacidad de la fuente :10000 pedazos/pedazos por el filtro anti-ruidos de fines generales de la CA 220V del mes
Plazo de expedición :20-25 días
Detalles de empaquetado :LOS 56.5*28.5*22.5CM
Artículo :YB22D1-1A-W (5)
actual :1A-10A
Voltaje :250VAC
frecuencia :50/60Hz
Marca :YBX
MOQ :50pcs
more
Contacta

Add to Cart

Buscar vídeos similares
Ver descripción del producto



Filtro de dos fases de la EMI EMC del alambre de la fase doble de alta calidad para Indusrtial



Especificación técnica:



ArtículoFiltro de línea eléctrica
ModeloFiltro de línea eléctrica YB-D
Función de transferenciaDe paso bajo
Tipo del paqueteSoporte superficial
Frecuencia central nominal10K-30MHZ
Pérdida de inserción60~90dB
Impedancia de entrada50Ω
Voltaje clasificado115V/250V
Corriente clasificada1~10A
Temperatura ambiental40°C
Gama de temperaturas25 / 085/21
Frecuencia de funcionamiento50/60HZ
De línea a línea1450VDC
Línea a la tierra2250VDC
Corriente máxima de la salida250VAC/60HZ 0.8mA máximo
MOQ50pcs
PrecioUSD1~8.8/Meter
Plazo de ejecucióndía laborable 5~20



Características:



--  Diseñado para la filtración aumentada



--  Filtro de dos etapas



--  Atenuación excelente del diferencial y del común-modo





Usos típicos:



1. Equipo eléctrico y electrónico



2. Equipamiento médico



3. Equipo del Datacom



4. Equipo de ofimática



Regla de nombramiento:



YB 21 E4 - 10A - Q (R 5)

            ¦ ¦ ¦ ¦ ¦ ¦

     conexión actual del caso del circuito opcional



Tabula:

Modelo no.Corriente clasificada
@40°C

Options* terminal

Resistor del sangrador (opcional)Salida 250V/50Hz actual

Esquema eléctrica

Voltaje clasificado (V)Frecuencia de funcionamiento (herzios)


YB12E3-1A1AQ-W-





























<0>

Fig.1





























115/250V





























50/60Hz

YB12E3-3A3AQ-W-Fig.1
YB12E3-6A6AQ-W-Fig.1
YB12E4-1A1AQSW-Fig.1
YB12E4-3A3AQSW-Fig.1
YB12E4-6A6AQSW-Fig.1
YB12E4-8A8AQSW-Fig.1
YB12E4-10A10AQSW-Fig.1
YB12E4-15A15AQS--Fig.1
YB12E4-20A20AQS--Fig.1
YB12D1-1A1AQ-W-Fig.1
YB12D1-3A3AQ-W-Fig.1
YB12D1-6A6AQ-W-Fig.1
YB12D2-6A6AQSW-Fig.1
YB12D2-8A8AQSW-Fig.1
YB12D2-10A10AQSW-Fig.1
YB12D2-15A15AQS--Fig.1
YB12D2-20A20AQS--Fig.1
YB12D3-10A10AQSW-Fig.1
YB12D3-15A15AQS--Fig.1
YB12D3-20A20AQS--Fig.1
YB12D4-30A30A-S--Fig.1
YB12D5-30A30A-S--Fig.1
YB12F1-30A30A-S--Fig.1
YB12F1-40A40A-S--Fig.1
YB12F2-30A30A-S--Fig.1
YB12F2-40A40A-S--Fig.1
YB12F3-40A40A-S--Fig.1
YB12F3-50A50A-S--Fig.1
YB12F4-50A50A-S--Fig.1



El tipo médico tabula:

Modelo no.Corriente clasificada
@40°C

Opciones terminalesResistor del sangrador (opcional)Equipamiento médicoSalida 250V/50Hz actualEsquema eléctricaVoltaje clasificado (V)Frecuencia de funcionamiento (herzios)


YB12E3-1A-x (5)1AQ-W15

























<5>

Fig.2

























115/250V

























50/60Hz

YB12E3-3A-x (5)3AQ-W15Fig.2
YB12E3-6A-x (5)6AQ-W15Fig.2
YB12E4-1A-x (5)1AQSW15Fig.2
YB12E4-3A-x (5)3AQSW15Fig.2
YB12E4-6A-x (5)6AQSW15Fig.2
YB12E4-8A-x (5)8AQSW15Fig.2
YB12E4-10A-x (5)10AQSW15Fig.2
YB12E4-15A-x (5)15AQS-15Fig.2
YB12E4-20A-x (5)20AQS-15Fig.2
YB12D1-1A-x (5)1AQ-W15Fig.2
YB12D1-3A-x (5)3AQ-W15Fig.2
YB12D1-6A-x (5)6AQ-W15Fig.2
YB12D2-6A-x (5)6AQSW15Fig.2
YB12D2-8A-x (5)8AQSW15Fig.2
YB12D2-10A-x (5)10AQSW15Fig.2
YB12D2-15A-x (5)15AQS-15Fig.2
YB12D2-20A-x (5)20AQS-15Fig.2
YB12D3-10A-x (5)10AQSW15Fig.2
YB12D3-15A-x (5)15AQS-15Fig.2
YB12D3-20A-x (5)20AQS-15Fig.2

*Q: Rápido-en 6.35x0.8m m S: Estirón W del tornillo: UL1015 18awg

Esquema eléctrica:



                         Fig.1



                          Fig. 2



Dimensión mecánica (unidad: milímetro)








CasoE3E4D1D2D3D4D5F1F2F3F4Tolerancias
A3244,551516363737298120150±1
B4650,533515151566580100105±1
C22,5302921293844,539415060±1
D5461,560637575877595115120±0.15
E6270,5687285859845508090±1
F2428202725273035506060±0.5
G12,510,510101015,51622242635±0.5
H4,564,54,554,54,54,24,24*64*6±0.15
I 4,5     4.2*6.24.2*6.24*64*6±0.15
J       M4/M6M4/M6M4/M6M4/M6
K6.3*0.86.3*0.8UL 10156.3*0.86.3*0.86.3*0.86.3*0.8M4M4M4M4±0.15
L       35506060±2



Tabla de la pérdida de inserción (en el sistema 50ohm que acuerda IEC/CISPR No.17)

           Modo común                            -------- modo diferenciado

                              1A 3A





                               6A 8A





                            10A 20A





                              30A
