Módulo adaptador de E/S digital FlexRIO 6581B de National Instruments
Soporte personalizado para aplicaciones OEM

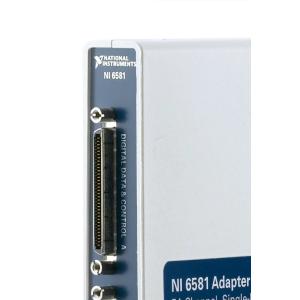

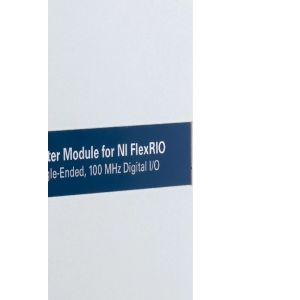

El módulo adaptador de E/S digital NI-6581B de National Instruments (número de pieza: 783887-01) es un módulo de extremo único de 54 canales y 100 MHz de alto rendimiento diseñado para sistemas FlexRIO con soporte FPGA Kintex-7. Este módulo permite el procesamiento de datos en paralelo directamente en la FPGA, lo que reduce significativamente la carga del procesador y las operaciones que requieren mucho tiempo.
Características clave:
- Operación de 100 MHz con 54 canales digitales bidireccionales
- FPGA Kintex-7 programable para procesamiento local y tareas de E/S adaptables
- Admite niveles lógicos de 1,8 V, 2,5 V y 3,3 V
- Terminación de E/S digitales de 50 ohmios
- Velocidad de datos máxima de 100 Mbits/s
- Compatible con FPGA Virtex-5 y Kintex-7
Especificaciones técnicas
| Especificación |
Valor |
| Número de canales digitales bidireccionales |
54 |
| Velocidad máxima de reloj |
100MHz |
| Niveles y rangos lógicos |
1,8 V, 2,5 V, 3,3 V |
| FPGA compatibles |
Kintex-7, Virtex-5 |
| Terminación de E/S digitales |
50 ohmios |
| Velocidad máxima de datos |
100Mbps |
| Tipo de señal |
De un solo extremo |
Programación e Integración
El módulo NI-6581B integra un FPGA programable por el usuario para procesamiento local y tareas de E/S adaptables. Se puede programar utilizando el módulo LabVIEW FPGA o VHDL, lo que permite la implementación de funciones personalizadas como comparación de dispositivos, generación/análisis de formas de onda y otros cálculos basados en dispositivos.
El módulo LabVIEW FPGA extiende el entorno de desarrollo gráfico de LabVIEW para apuntar a FPGA en dispositivos de E/S reconfigurables (RIO) de NI. Su representación intuitiva del flujo de datos paralelo lo hace particularmente adecuado para la programación FPGA sin requerir lenguajes de descripción de hardware de bajo nivel.
Conectividad
El módulo cuenta con dos conectores VHDCI, cada uno con 24 líneas de E/S de uso general, tres líneas PFI, una línea de salida y una línea de entrada. Puede interactuar con bloques de terminales como NI SMB-2163 para conexiones SMB o NI CB-2162 para terminales de tornillo usando el cable blindado NI SHC68-C68-D4. La distribución de pines es compatible con otros instrumentos de alta velocidad de NI.
