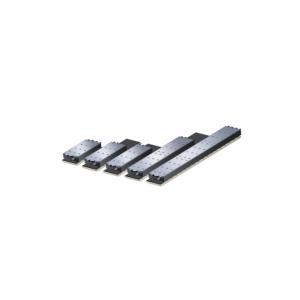

Versión refrigerada por agua de la tecnología para velocidad de la aceleración del motor linear de Ironcore de la serie EC124 la alta
Versión refrigerada por agua de la tecnología para velocidad de la aceleración del motor linear de Ironcore de la serie EC124 la alta
Tamaño compacto mismo, y con densidad extremadamente alta de la fuerza
Alta aceleración, velocidad, submicron que coloca exactitud y el bajo consumo de energía
Fuerza baja misma de la atracción y el cogging
Funcionamiento muy bueno de la disipación de calor
Cualquier longitud de los cables de cadena del alto flflex para los motores puede ser hecha
Funcionamiento
| Parámetro |
Observaciones |
Símbolo |
Unidad |
EC124WC-12 |
EC124WC-15 |
EC124WC-18 |
EC124WC-30 |
EC124WC-45 |
| Tipo de enrrollamiento |
|
|
|
N |
S |
N |
S |
N |
S |
N |
S |
N |
S |
| Tipo del motor |
3 fases Ironcore síncrono 380Vacrms (560Vdc) |
| Última fuerza |
°C de Magnet@25 |
Fu |
N |
1900 |
1900 |
2375 |
2375 |
2850 |
2850 |
4750 |
4750 |
7125 |
7125 |
| Fuerza máxima |
°C de Magnet@25 |
Punto de congelación |
N |
1680 |
1680 |
2100 |
2100 |
2520 |
2520 |
4200 |
4200 |
6300 |
6300 |
| Fuerza continua |
°C de Coil@110 |
Fc |
N |
1040 |
1040 |
1300 |
1300 |
1560 |
1560 |
2600 |
2600 |
3900 |
3900 |
| Velocidad máxima |
@560V |
Vmax |
m/s |
3 |
6 |
3 |
6 |
3 |
6 |
3 |
6 |
3 |
6 |
| Constante de fuerza del motor |
°C de Mount.Sfc.@20 |
K |
N/Arms |
186,0 |
93,0 |
224,5 |
93,0 |
186,0 |
90,0 |
224,5 |
93,0 |
224,5 |
93,0 |
| Constante del motor |
°C de Coils@25 |
S |
N2/W |
1760 |
1760 |
2200 |
2200 |
2640 |
2640 |
4400 |
4400 |
6600 |
6600 |
Eléctrico
| Parámetro |
Observaciones |
Símbolo |
Unidad |
EC124WC-12 |
EC124WC-15 |
EC124WC-18 |
EC124WC-30 |
EC124WC-45 |
| Última corriente |
°C de Magnet@25 |
lu |
Brazos |
14 |
28 |
14 |
35 |
21 |
43 |
29 |
69 |
43 |
104 |
| Corriente máxima |
°C de Magnet@25 |
lp |
Brazos |
11 |
21 |
11 |
26 |
16 |
33 |
22 |
53 |
33 |
79 |
| Refrigerado por agua actual continuo |
°C de Coil@110 |
lc |
Brazos |
6 |
11 |
6 |
14 |
8 |
17 |
12 |
28 |
17 |
42 |
| EMF de la parte posterior |
Pico de la Fase-fase |
Bemf |
V/M/s |
152 |
76 |
183 |
76 |
152 |
73 |
183 |
76 |
183 |
76 |
| Resistencia por fase |
°C de Coil@25 |
Rph |
Ω |
6,35 |
1,59 |
7,55 |
1,27 |
4,24 |
1,02 |
3,78 |
0,64 |
2,53 |
0,43 |
| Inducción por fase |
l<0> |
Lph |
Mh |
51 |
13 |
60 |
10 |
34 |
8 |
30 |
5 |
20 |
3 |
| Constante de tiempo eléctrico |
°C de Coil@25 |
Te |
Ms |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
| Apagón |
Todas las bobinas |
PC |
W |
487 |
487 |
609 |
609 |
731 |
731 |
1218 |
1218 |
1827 |
1827 |
Dibujo de la dimensión del producto:
Placa del imán
Unidad de la bobina
FAQ:
¿1.How puedo conseguir el precio?
- Citamos generalmente dentro 24 horas después de que conseguimos su investigación (excepto fin de semana y días de fiesta). Si usted es muy urgente conseguir el precio, envíenos por correo electrónico por favor o éntrenos en contacto con de otras maneras de modo que poder ofrecerle una cita.
2. ¿Puedo comprar muestras que ponen órdenes?
- Yes.Please no dude en para entrarnos en contacto con.
¿3.What es su plazo de ejecución?
- Depende de la cantidad de la orden y de la estación que usted pone la orden.
Podemos enviar generalmente en el plazo de 7-15 días para la pequeña cantidad, y cerca de 30 días para la gran cantidad.
¿4.What es su pago término?
- L/C, T/T, Western Union
¿5.What es el envío método?
- Podría ser enviado por el mar, por el aire o por expreso (el ccsme, UPS, DHL y ect). Confirme por favor con nosotros antes de poner órdenes.
