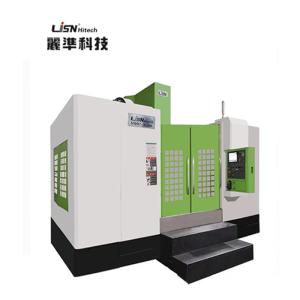

Precisión del centro de mecanización del CNC alta VMC 1580 verticales de alta velocidad
El VMC-1580 es centro una precisión de alta velocidad, alta y de mecanización vertical de la alta rigidez. El tamaño de la mesa de trabajo es 800*1700. Las piezas estructurales principales se fabrican del arrabio de alta calidad, y el fuselaje y la base tienen dureza ultraalta y rigidez, proporcionando la estabilidad extremadamente alta para el proceso de proceso. La base de esta máquina adopta el diseño de separación del aceite y del agua, que puede no sólo prolongar la vida de servicio del líquido del microprocesador, pero también reducir el coste y cumplir los requisitos del requisito de la protección del medio ambiente. Esta máquina también se equipa de una velocidad y la nariz del eje de la rigidez que puede absorber la vibración, esta nariz del eje puede evitar con eficacia el problema de la precisión causado por la vibración, tal como la precisión superficial del objeto es afectada por la vibración de la herramienta.
Parámetros técnicos principales
| ARTÍCULO |
MODELOS |
VMC1580 |
| MESA DE TRABAJO (WIDTH*LENGTH) |
milímetro |
800*1700 |
| DISTANCIA ENTRE LAS RANURAS DE T |
milímetro |
5-22*135 |
| MAX PORTADOR DE LA MESA DE TRABAJO |
kilogramo |
1500 |
| VIAJE DE X/Y/Z AXIS |
milímetro |
1500/800/700 |
| DISTANCIA DE LA NARIZ TOWORKBENCH DEL EJE |
milímetro |
170-780 |
| FORMA CÓNICA DEL AGUJERO DEL EJE |
|
TB50 |
| GAMA DE VELOCIDAD DEL EJE |
r/min |
8000 |
| TRANSMISIÓN DE LA CAJA DEL EJE |
BELT/DIRECT |
BELT/DIRECT |
| PODER DEL MOTOR DEL EJE |
kilovatio |
15 |
| VELOCIDAD DE ALIMENTACIÓN RÁPIDA DE X/Y/Z |
m/min |
18*18*18 |
| MAX QUE CORTA VELOCIDAD DE ALIMENTACIÓN |
mm/min |
1-10000 |
| CAPACIDAD DE LA REVISTA DE LAS HERRAMIENTAS |
PC |
24 |
| DIÁMETRO COMPLETO DE LA HERRAMIENTA DE LAS HERRAMIENTAS MAX |
milímetro |
240 |
| PESO PERMISIBLE DE MAX.TOOLS |
kilogramo |
15 |
| LONGITUD PERMISIBLE DE MAX.TOOLS |
milímetro |
305 |
| EXACTITUD DE LA POSICIÓN DE X/Y/Z |
milímetro |
0,008 |
| X/Y/Z COLOCAN EXACTITUD DE NUEVO |
milímetro |
0,005 |
| DIMENSIÓN DE LA MÁQUINA |
milímetro |
4110*2740*2900 |
| PESO DE LA MÁQUINA |
kilogramo |
12800 |
Configuración estándar para VMC la serie
1. Escudo de la cubierta completa/
2. Sistema de la autolubricación/
3. Luces de trabajo/
4. Pilotos/
5. De trabajo de las condiciones pilotos/
6. Sistema eléctrico autopropulsado del cierre/
7. El tanque de agua del arma del aire limpio/transformador/
8. Sistema de la cortina de aire del eje y de la eliminación del polvo/
9. Eje de 10000 RPM/
arma de agua de limpieza 10.Worktable
Configuración opcional para VMC la serie
1. 24 revistas de la herramienta del manipulante del disco/
2. Removedor de los microprocesadores de la correa eslabonada/
3. Tabla rotatoria del NC (4 de AXIS)/
4. CTS/
5. Sistema de detección de la herramienta/
6. AJO/
7. eje de la conexión directa de 12000 y 15000 RPM/
8. Purificador de la niebla del aceite
