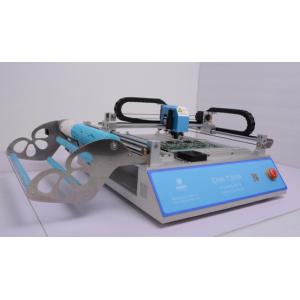

La selección de CHM-T36VA y la máquina del lugar es un mounter visual completamente automático diseñado especialmente para los usuarios, el connecte de la necesidad de CHM-T36VA a la PC, y es conveniente que los usuarios almacenar, modificarse y corrijan directamente en la PC.

Parámetros

Especificaciones de CHM-T36VA
Dimensiones	940m m (L)×710mm (W)×340mm (H)
Peso	39kg
Fuente de alimentación	AC220V (50Hz, monofásico) /AC110V (60Hz, monofásico); 300W
Suministro de aire	Ningún suministro de aire externo requirió
Generación del vacío	Bomba de vacío incorporada
Montaje de la cantidad principal	2
Montaje de velocidad	6000cph (óptimo sin la detección de la visión); 2500cph (óptimo con la detección de la visión)
Exactitud de control	0.025m m
Tipo componente	0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/condensador/diodo/triode/LED/IC, etc.)
Grueso del PWB	0.6mm~3.5m m
Tamaño del PWB	10m m (L)×10mm (W)~345mm (L)×360mm (W)
Transportación del PWB	Operación manual
Cambio de la boca	Operación manual
Sistema de control	Ordenador externo requerido (Windows)
Sistema de impulsión	X&Y-AXIS conducido por los motores de escalonamiento de la manera de control a circuito cerrado observada por el codificador; Z-AXIS capaz de reajustó la detección; todos los motores que adoptan la aceleración y la desaceleración flexibles de la curva doble; el reset automático del tirador de la cinta apoyó
Sistema de transmisión	Belt+ síncrono pulió la barra
Sistema de alimentación	29 pilas de alimentación de la cinta (8m m: 22,12m m: 4,16m m: 2,24m m: 1; el arreglo para requisitos particulares apoyado), 14 preestableció las pilas generales de IC, bandejas de encargo de IC del worksurface y el alimentador del palillo apoyó
Sistema de Vision	Para arriba-mirada del camara para la calibración automática componente (tamaño componente aplicable: 22mm×22m m); abajo-mirada de la cámara para la calibración del PWB vía la colocación de Mark Point y del componente

Vídeo

https://youtu.be/UAkW3-szWOs CHM-36VA del equipo electromecánico Co., Ltd de Hunan Charmhigh

Exposición del producto

Pilas de alimentación de la cinta de la ayuda 29 de CHM-T36VA: 29 pilas de alimentación de la cinta: 8m m: 22, 12m m: 4,16m m: 2, 24m m: 1.

IC Tray Clamping Area de CHM-T36VA: preestablecido 14 pilas generales de IC facilitar la colocación de IC a granel y de otros componentes, el abastecimiento de la conveniencia para el laboratorio y la enseñanza, y él se puede modificar para requisitos particulares según las necesidades del cliente.

La máquina apoyar una variedad de bocas de la alta precisión

Bocas de la máquina de la selección y del lugar
Estándar	503	Alcance del uso	0402,0603
	504		0603,0805,1206, SOP8, SOT23
	505		SOP8, SOP32, BORRACHÍN, QFN
	506		QFN, TQFP, BGA, tamaño del paquete dentro 20m m
Opcional	501		0201
	502		0402
	507		QFN, TQFP, BGA, tamaño del paquete encima 20m m

FAQ

1. ¿Si el carril de guía linear y la barra redonda tienen un impacto en la exactitud de la máquina de la selección y del lugar de SMT?

Ningún impacto en absoluto. Usando el carril de guía linear o la barra redonda no tiene ningún efecto sobre la exactitud de la máquina de montaje, la precisión de la máquina de montaje depende del sistema de control del motor y del software usado por la máquina de montaje solamente.

2. ¿El sistema de control del software de su SMT de escritorio es desarrollado independientemente por su compañía?

Sí, nuestro SMT de escritorio utiliza el sistema de Linux. Ayuda del hardware de la interplataforma de las ayudas de sistema de Linux, software support rico, seguridad confiable y estabilidad.

3. ¿Usted utiliza la bobina electromágnetica para controlar las agujas de tracción? ¿Cuáles son las ventajas si comparan al control del cilindro?

Sí, la aguja de dibujo que utilizamos es controlada por la bobina electromágnetica. Comparando con el control del cilindro, el control electromágnetico de la bobina tiene las características de una respuesta más rápida, de una fuerza más suave y de menos ruido. La reacción rápida puede acelerar la velocidad de montaje; La fuerza suave refiere a la fuerza de la aguja del tirón es suave al apretar, y la aguja del tirón no es fácil de romperse.

Notas

necesidad 1.Machines que guarda lejos del ambiente y del polvo húmedos, o que conseguirá en choque eléctrico y fuego.

plataforma estable de mentira de la necesidad 2.Machines, o que la sacudida puede llevar para reducir la precisión e incluso para volcar y daños corporales.

3.Do que no desmonta las máquinas ocasional, o la máquina puede estar roto.

4.Do no tocar el eje óptico y la cabeza de montaje, o que puede dañar la máquina y dañarse.
