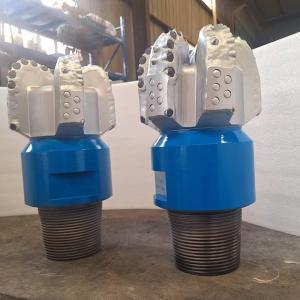

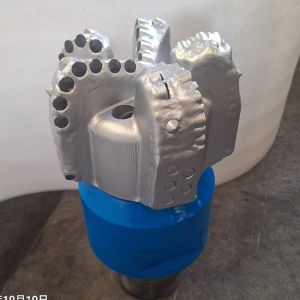

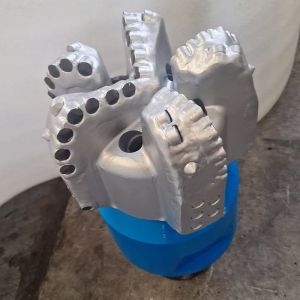

Broca de corte fijo de 17-1/2 pulgadas con insertos PDC para herramientas de perforación de rocas
1. Descripciones:
Las brocas de perforación de rocas incluyen muchas más brocas, como: brocas PDC, brocas de cono, brocas de arrastre, brocas de martillo neumático, etc.
Pero hay dos tipos de material de corte: diamante y carburo de tungsteno, que son la fabricación de los cortadores de brocas.
Por lo tanto, el rendimiento del cortador de brocas PDC es superior al del carburo de tungsteno. La eficiencia de la función del cortador PDC se verá afectada por las siguientes razones:
Todas nuestras brocas se fabrican en fábrica de acuerdo con el estándar API utilizado en la industria de la perforación.
El tamaño es de 3~22 pulgadas con 3~9 cuchillas disponibles. Puede elegir diferentes clasificaciones de cortadores para sus necesidades .
2. Especificación:
| ESPECIFICACIÓN | |
| Tamaño: | 17-1/2 pulgadas (444,50 mm) |
| Tipo de cuerpo de la broca: | Cuerpo de acero |
| Cantidad de cuchillas: | 7 |
| Cantidad de boquillas: | 10 |
| Conexión API (in): | 7-5/8" REG |
| Longitud de calibre (in): | 5 |
| PARÁMETROS OPERACIONALES | |
| Peso sobre la broca (KN): | 67 -200 KN |
| Rango de RPM (Rotativo): | 100- DHM |
| Caudal (lps): | 57 - 75 LPM |
| Par de apriete (KN): | 89 - 91 KN.M |

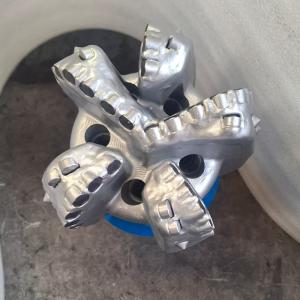

3. Perfil de la broca
4 .Cortadores PDC para brocas
Los cortadores de diamante policristalino compuesto (PDC) son el principal punto de contacto de una broca. Las brocas PDC eliminan la roca principalmente por cizallamiento.
Los cortadores PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.
Los cortadores PDC que tienen una menor degradación térmica y más estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.
5. Boquillas de broca
Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de diamante policristalino compuesto (PDC).
La colocación efectiva de estas boquillas junto con el ángulo en el que se colocan juega un papel fundamental en la eficiencia con la que funciona la broca.
Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los recortes.
6. Brocas PDC de cuerpo de acero
El cuerpo de acero es lo opuesto al cuerpo de matriz. Puede soportar cargas de alto impacto, pero es más blando y carece de características de protección. La resistencia y ductilidad del acero le dan a los cuerpos de las brocas de acero una alta resistencia al impacto.
Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.
Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces porque los cortadores desgastados o dañados se pueden reemplazar con bastante facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.
Las brocas de diamante policristalino compacto (PDC) son diferentes a los conos rotatorios en que son cuerpos de una sola pieza sin partes móviles. Los cortadores fijos trituran la roca, por lo que la broca puede operar con velocidades de rotación más altas de manera más eficiente en formaciones consolidadas.
