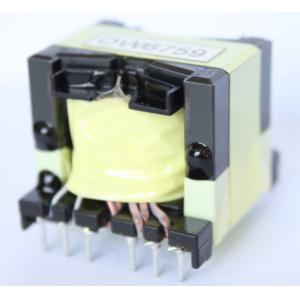

Tipo fabricante de alta frecuencia Customized DW6759 de PQ3530 PQ del transformador
La electrónica Co., Ltd. de Shenzhen Dowis es fabricante profesional de transformadores, de inductores, y de filtros electrónicos que integran el R&D, la producción, y ventas. Es una empresa de alta tecnología nacional y ha pasado el IATF16949: la certificación del sistema de gestión de la calidad de la industria del automóvil 2016, el producto ha pasado el “"" CQC de la UL” y otras certificaciones de seguridad. Los productos son ampliamente utilizados en el equipo de comunicación, nuevos vehículos de la energía, el equipo industrial del control, impulsiones del LED de alta potencia, y otras áreas de mercado. La industria tiene alta visibilidad. Además del mercado interior, pero también exportado a muchos países en Europa y los Estados Unidos.
Para ampliar más lejos capacidad de producción, ha puesto un área especial de la construcción de la zona de pruebas en la cooperación de Zhaoqing YueGui en 2018 de 14000 metros cuadrados de la tecnología electrónica nombrada co de ZhaoQing Sheng Xiang del centro de fabricación., Ltd. Su equipo técnico de la gestión tiene experiencia rica en la cooperación con los clientes de las empresas nacionales bien conocidas y de ultramar. El diseño de productos puede seguir completamente las necesidades y los servicios del cliente con un sistema del buen control de calidad, y ha sido reconocido por muchas empresas famosas como los proveedores de la base. Miramos adelante a la cooperación con usted.
1. Dibujo (unidad: milímetro)
2. Condiciones ambientales
- Temperatura de almacenamiento: -10--40˚C;
- Temperatura ambiental: -40-85˚C;
- Temperatura de funcionamiento: 130˚C MAX;
- Humedad relativa: 5%-95%;
- Prueba a largo plazo de la durabilidad.
3. Especificación eléctrica
| Artículo | Unidad | Ventaja de prueba | Condición de prueba | MINUTO | NI | Max | Observación |
| Valor de la inductancia | µH | 4,5-2,3 | 100KHz, 0.3V, Ser | 34 | 36 | 38 | |
| Inductancia de la salida | µH | 4,5-2,3 | 100KHz, 0.3V, Ser
(el otro cortocircuito de enrrollamiento) | / | / | 0,4 | |
| Valor de Q | / | 4,5-2,3 | 100KHz, 0.3V, Ser | 100 | / | / | |
Dieléctrico
Fuerza | mA | Primario-secundario | 2000Vdc, 60s | / | / | 1 | |
| mA | Primario-corazón | 1000Vdc, 60s | / | / | 1 | |
| mA | Secundario-corazón | 1000Vdc, 60s | / | / | 1 | |
| Resistanc continuo | mΩ | 4,5-2,3 | 25℃ | / | / | 10 | |
| mΩ | 7,8,9-10,11,12 | 25℃ | / | / | 3,0 | |
| Prueba de FORMACIÓN DE ARCOS | v | / | / | / | / | / | Complete cuando el producto es necesario |
| Resistencia de aislamiento | MΩ | NP-Ns | 500Vdc | 100 | / | / | |
| La bobina da vuelta al ratio | / | N1: N2 | 5:14 | NA | 20KHz, 1V | NA | El ratio de enrrollamiento se requiere ser un valor exacto, y no hay máximo o mínimo |
4. El proceso de afilamiento del centro magnético inferior del transformador
Utilice la cinta ancha cerca de 24m m para envolver 1 capa a lo largo del borde del centro magnético, la esquina de la cinta no debe ser dañado.
