3500/20 125744-02 Módulo de Interfaz de Rack Estándar Bently Nevada con Módulo de E/S RIM 125768-01
Descripción general del producto
El Bently Nevada 3500/20-01-02-00 125744-02 es un Módulo de Interfaz de Rack (RIM) de alto rendimiento diseñado específicamente para el sistema de monitoreo de condiciones de maquinaria de la serie 3500 de Bently Nevada. Este módulo sirve como el puente de comunicación principal entre el rack y los dispositivos externos (como una PC o una interfaz de datos transitorios (TDI)), soportando la adquisición de datos, la gestión de la configuración y la comunicación del sistema. Es un componente clave en la construcción de sistemas de mantenimiento predictivo para maquinaria rotativa industrial.
Funciones principales
Centro de comunicación: Soporta comunicaciones serie RS-232/RS-485 y Ethernet, y es compatible con protocolos como TCP/IP y Modbus TCP, lo que permite la transmisión de datos en tiempo real y la monitorización remota.
Plug-and-Play: El diseño modular y el montaje en riel DIN permiten una integración perfecta en los racks del sistema 3500 existentes, simplificando la implementación. Alta fiabilidad: Rango de temperatura de funcionamiento de -40°C a +85°C, y diseño resistente a EMI, adecuado para entornos industriales hostiles como plantas de energía, petroquímicas y metalurgia.
Soporte de redundancia: En una configuración TMR (triple redundancia), se puede ampliar a una versión TMR RIM. Al comparar las salidas de los monitores redundantes, identifica automáticamente las anomalías y activa las alarmas, garantizando la seguridad del sistema.
Parámetros técnicos
Modelo: 3500/20-01-02-00 (Número de pieza: 125744-02)
Interfaz de comunicación: RS-232/RS-485 + Ethernet (10/100 Mbps)
Soporte de protocolo: TCP/IP, UDP/IP, Modbus TCP, BACnet
Requisitos de alimentación: 24V DC (consumo de energía típico 4.75W)
Dimensiones: Aproximadamente 241mm × 24mm × 242mm (Al × An × Pr)
Peso: 1.2kg
Certificación: CSA/NRTL/C opcional
Escenarios de aplicación
Monitorización de maquinaria rotativa: Recopilación en tiempo real de parámetros como vibración, desplazamiento y velocidad. Adecuado para equipos críticos como turbinas de vapor, compresores, bombas y ventiladores.
Mantenimiento predictivo: El análisis de tendencias y las alarmas de umbral permiten la detección temprana de fallos potenciales como desgaste de rodamientos, desalineación de ejes y desequilibrio.
Integración del sistema: Soporta la integración con DCS, SCADA, MES y otras plataformas, facilitando las actualizaciones inteligentes de la fábrica.
Información de pedido
Modelo estándar: 3500/20-01-02-00 (125744-02)
Modelo redundante TMR: 3500/20-02-02-00 (125744-01)
Módulos de E/S de soporte: 125768-01 (Interfaz RS-232/RS-485), 135031-01 (Interfaz de módem interno).
Soporte de servicio
Proporciona una garantía de 12 meses, consultoría técnica y soluciones de integración de sistemas personalizadas.
Palabras clave
Bently Nevada 3500/20-01-02-00, 125744-02 Módulo de Interfaz de Rack, RIM de la serie 3500, monitorización de maquinaria rotativa, mantenimiento predictivo, automatización industrial, comunicación Modbus TCP, sistema redundante TMR.

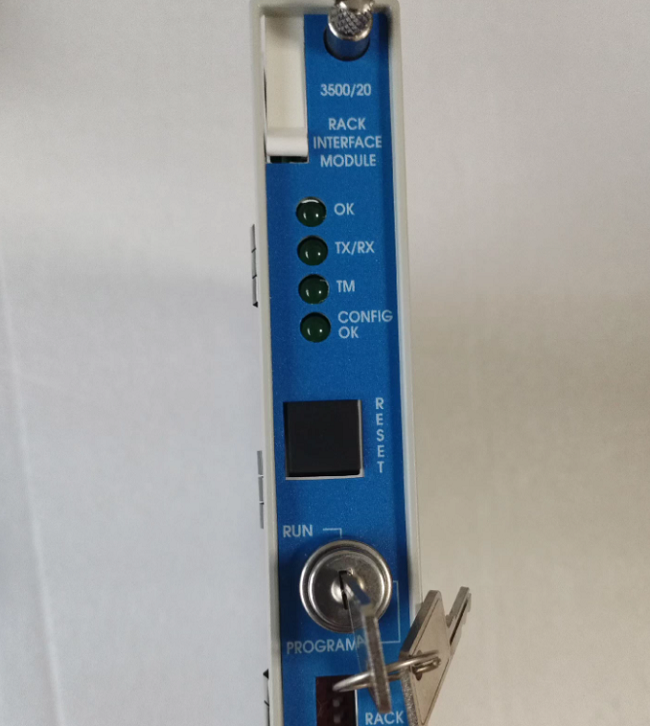

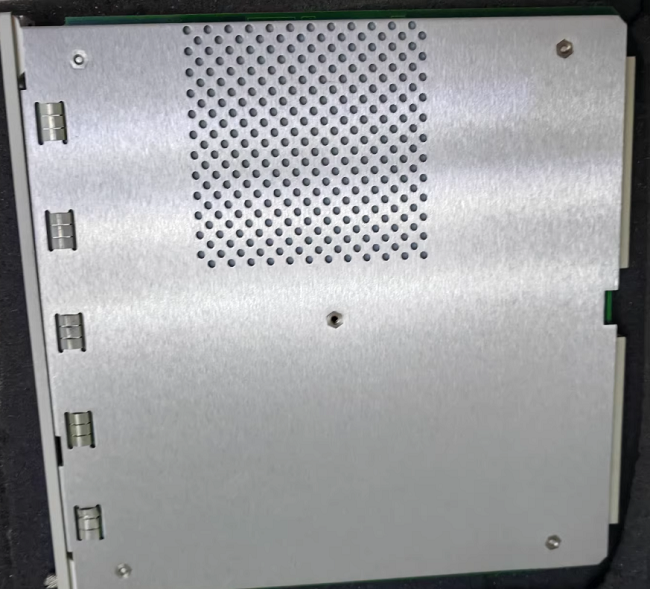

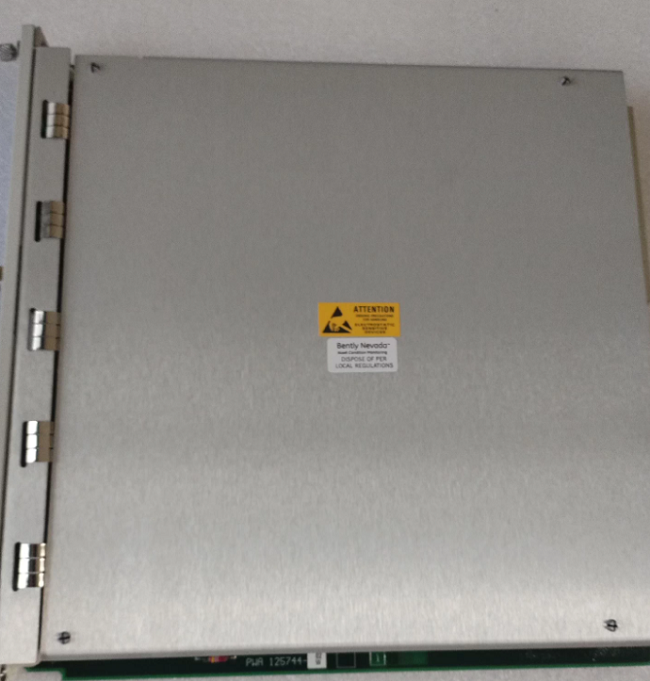

Imágenes del producto
