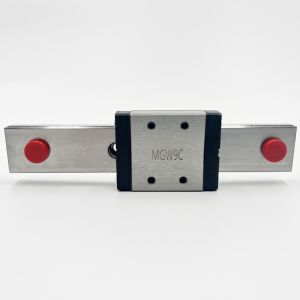

Carro Lineal Impreso en 3D MGW9C, Rieles Lineales Intercambiables

Preguntar último precio

Canal de vídeo

Número de modelo :MGW7C

Lugar de origen :Porcelana

Cantidad mínima de pedido :10

Condiciones de pago :T/T, L/C, D/A, D/P, Western Union

Capacidad de suministro :100000 unidades/por mes

El tiempo de entrega :1-7 días de trabajo

Detalles de embalaje :Pequeño o con caja de cartón, pedido al por mayor con caja de madera

Serie :Tipo de ancho ampliado MGW

Tamaño del modelo (mm) :9 mm

Número de bloques por ferrocarril :1

Tipo de montaje en riel :R- Montaje desde arriba

Longitud del riel (mm) :1000m m máximo

Clase de precarga :Z0- Precarga muy ligera, ZF- Despeje de luz

Material :Acero al carbono estándar, Acero inoxidable M

Protección contra el polvo :Estándar SS

Y -simétrico (E1=E2) Dimensión del primer agujero :Y= simétrico (E1=E2)

Instalación :Fácil

Aplicación :Máquinas CNC, impresoras 3D

Suavidad :Liso

Contacta

Add to Cart

Ver descripción del producto

①Carro Lineal en Miniatura de Tipo Intercambiable con Guía Lineal MGW9C

El Carro Lineal MGW9C, parte de la serie de guías lineales en miniatura, está diseñado para satisfacer las demandas de aplicaciones a pequeña escala y orientadas a la precisión.

Diseño Compacto y Ligero: Con su estructura compacta y construcción ligera, es muy adecuado para equipos miniaturizados donde el espacio es limitado. Este diseño también ayuda a reducir el peso total de la maquinaria, contribuyendo a un funcionamiento eficiente energéticamente.​

Alta Precisión y Funcionamiento Suave: Ofrece un movimiento lineal de alta precisión, asegurando que las piezas móviles puedan ser posicionadas con exactitud. El funcionamiento suave se logra a través de técnicas de fabricación avanzadas y componentes de alta calidad. Esto no solo mejora el rendimiento del equipo, sino que también reduce el desgaste, extendiendo la vida útil del carro.​

Diseño de Riel Ensanchado: El diseño de riel ensanchado aumenta significativamente la capacidad de carga de torsión, permitiendo el uso de un solo eje en muchas aplicaciones. Esta característica lo hace más versátil y capaz de manejar diversos requisitos de carga.

②Número de Modelo de la Serie MG

Carro Lineal Impreso en 3D MGW9C, Rieles Lineales Intercambiables

Nota:1. El sello inferior está disponible para MGN y MGW 9, 12, 14, 15.
2. MG5 solo se suministra con un módulo de recirculación exterior.

③Construcción de la Serie MGW

1. Sistema de circulación rodante: Bloque, riel, bola, tapa final y retenedor (excepto tamaño 2).
2. Sistema de lubricación: La boquilla de engrase está disponible para MGW14, 15, lubricada con una pistola de engrase.
3. MGW3, 7, 9, 12 se lubrican a través del orificio en el lateral de la tapa final.
4. Sistema de protección contra el polvo: Sello final (excepto tamaño 2), sello inferior (opcional tamaño 9, 12, 14, 15), tapa (tamaño 12, 14, 15).

④Características
1. Pequeño y ligero, adecuado para equipos en miniatura.

2. El diseño de contacto de arco gótico puede soportar cargas desde todas las direcciones y ofrecer alta rigidez y

alta precisión

3. Las bolas de acero están sujetas por un retenedor en miniatura para evitar que se caigan, incluso cuando los

bloques se retiran del riel.

4. Los tipos intercambiables están disponibles en ciertos grados de precisión.

Bloque: ofrecemos dos tipos de guías lineales, tipos de brida y cuadrados

Riel: ofrecemos un tipo de montaje superior estándar

N.º de modelo	Longitud del bloque (mm)	Clases de precarga	Tamaño del perno	Peso (kg)
MGW7C	31.2	Z0/ZF/Z1	4-M3x3	0.02
MGW7H	41	Z0/ZF/Z1	4-M3x3	0.029
MGW9C	39.3	Z0/ZF/Z1	4-M3x3	0.04
MGW9H	50.7	Z0/ZF/Z1	4-M3x3	0.057
MGW12C	46.1	Z0/ZF/Z1	4-M3x3.6	0.071
MGW12H	60.4	Z0/ZF/Z1	4-M3x3.6	0.103
MGW15C	54.8	Z0/ZF/Z1	4-M4x4.2	0.143
MGW15H	73.8	Z0/ZF/Z1	4-M4x4.2	0.215
