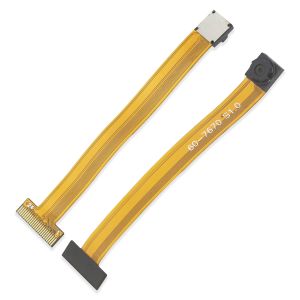

- OV7670 MIPI Camera es un sensor de imagen CMOS de alto rendimiento lanzado por OmniVision, diseñado para aplicaciones de visión integrada.hasta 30 cuadros por segundoEl módulo está equipado con una interfaz DVP/MIPI de 24 pines y es compatible con una variedad de sistemas integrados y plataformas de desarrollo.como el Raspberry PiEs adecuado para una variedad de escenarios de bajo consumo como el escaneo de código QR / código de barras, máquinas POS, dispositivos móviles y aplicaciones de micro cámaras.

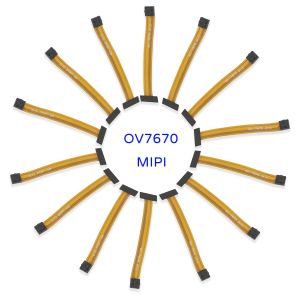

MIPI Mini módulos de cámara
- La mini cámara OV7670 utiliza un paquete pequeño, tamaño compacto y fácil integración.y es compatible con una variedad de microcontroladores y procesadores DSPEs una opción ideal para soluciones de adquisición de imágenes de bajo costo.Los sensores miniVision utilizan tecnología patentada de sensores para mejorar la calidad de la imagen reduciendo o eliminando las fuentes comunes de iluminación y contaminación eléctrica., dando como resultado imágenes en color limpias y totalmente estables.
Modulo de cámara OV7670 DVP Funciones y características
- Resolución VGA:admite una salida de imagen de 640×480 píxeles para satisfacer las necesidades de aplicaciones visuales básicas.
- Alta velocidad de fotogramas:hasta 30 fotogramas/segundo (modo VGA) para garantizar una captura dinámica de imágenes sin problemas.
- Diseño de bajo consumo:tensión de funcionamiento de 3,3 V, adecuada para dispositivos portátiles alimentados por baterías.
- Formato de datos múltiple:soporta RAW RGB, YUV (422/420), GRB 4:22 y otros formatos de salida para adaptarse a los diferentes requisitos del procesador.
- Procesamiento de imágenes integrado:Control de exposición automático incorporado (AEC), balance automático de blancos (AWB), control de ganancia automático (AGC) y otros algoritmos para optimizar la calidad de la imagen.
- Interfaz flexible:admite una interfaz de control SCCB (similar a I2C) y una salida de datos paralela de 8/10 bits, compatible con los MCU convencionales (como STM32, Arduino).
- Envase compacto:diseño de pequeño tamaño (como paquete COB o CSP) para una fácil integración en dispositivos con espacio limitado.
- Solución de bajo coste:A un precio asequible y adecuado para la electrónica de consumo, la educación y el desarrollo de proyectos DIY.
Aplicaciones de módulos de cámaras CMOS
Dispositivos domésticos inteligentes, inspección industrial, drones, visión robótica, cámaras de vigilancia, juguetes y dispositivos interactivos, dispositivos médicos portátiles, imágenes invertidas, grabadoras de conducción,vigilancia del medio ambiente, etc.
Especificaciones: cámara OV7670 30W 30 FPS
|
Módulo No.
|
HZ-60-7670 S1. ¿Qué quiere decir?0
|
|
Tamaño del módulo
|
Producción de equipos
|
|
Distancia del objeto
|
10cm-∞
|
|
Resolución
|
El valor de la energía emitida en el centro
|
|
Concentración
|
Concentración fija
|
|
Interfaz
|
Impuestos mínimos
|
|
Válvula de tensión
|
5v
|
|
Temperatura (Operación)
|
-30°C a 70°C
|
|
Temperatura (imagen estable)
|
0 °C a 50 °C
|
|
Solicitud del sistema operativo
|
Windows 2000, Windows XP / 7 / 8 y otros sistemas operativos
|
|
Paquete
|
Cuadro antielectrostático
|
|
Tipo de sensor
|
DTD
|
|
Sensor No.
|
OV7670
|
|
Tipo de Sercor
|
1 / 6 "
|
|
Tamaño de la matriz activa
|
640*480
|
|
Sensibilidad
|
46 dB
|
|
Tamaño de los píxeles
|
3.6 μm x 3.6 μm
|
|
Tasa máxima de transferencia de imagen
|
640*480 ((VGA)@30fps@24Mhz,VGA
|
|
El SNR
|
46 dB
|
|
Resolución del ADC
|
ADC de 10 bits
|
|
Rango dinámico
|
52 dB
|
|

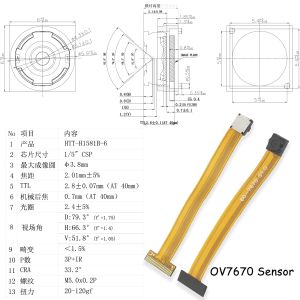

Lentes
|
|
El hilo
|
El M6.5XP0.25
|
|
Construcción de lentes
|
2P
|
|
F/NO
|
2.2 mm
|
|
EFL
|
3.46 mm
|
|
Ventajas en el mercado
|
79.8°
|
|
Filtro infrarrojo
|
650 nm
|
|
Distorsión de la televisión
|
< 1,0%
|
|
Tipo de DSP
|
|
Balance de la GC/CE/Whiter
|
Auto.
|
|
Formatos de salida
|
Se trata de una imagen RAW-RGB.
|
|
Certificaciones
|
|
Certificaciones
|
FCC y CE
|
