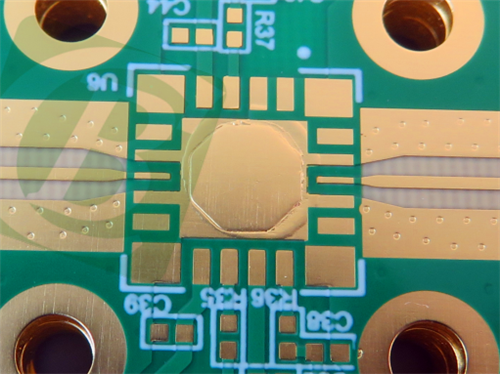

PCB de 2 capas RF-10: Una solución de alto rendimiento para aplicaciones de RF y microondas
La PCB de 2 capas RF-10 es la última incorporación a nuestra cartera de placas de circuito impreso de alto rendimiento, diseñada específicamente para aplicaciones de RF y microondas donde la reducción de tamaño, la gestión térmica y la integridad de la señal son críticas. Diseñada con laminados de PTFE rellenos de cerámica RF-10, esta PCB ofrece propiedades dieléctricas excepcionales, baja pérdida de inserción y estabilidad dimensional, lo que la convierte en la opción ideal para aplicaciones como antenas GPS, antenas de parche microstrip y componentes de satélite.
Detalles clave de la construcción
| Parámetro | Especificación |
| Material base | RF-10 (PTFE relleno de cerámica con fibra de vidrio tejida) |
| Número de capas | 2 capas |
| Dimensiones de la placa | 130 mm x 60 mm |
| Trazo/Espacio mínimo | 5/7 mils |
| Tamaño mínimo del agujero | 0,3 mm |
| Vías ciegas | Ninguna |
| Grosor finalizado | 0,6 mm |
| Peso del cobre | 1oz (35μm) en ambas capas |
| Grosor del chapado de las vías | 20μm |
| Acabado de la superficie | Plata por inmersión |
| Serigrafía superior | Blanco |
| Serigrafía inferior | Ninguna |
| Máscara de soldadura superior | Verde |
| Máscara de soldadura inferior | Ninguna |
| Pruebas eléctricas | 100% probado antes del envío |
Características del material RF-10
Beneficios de la PCB RF-10
El alto Dk de 10,2 ± 0,3 permite a los diseñadores reducir el tamaño de los circuitos de RF, lo que la hace perfecta para diseños compactos y ligeros como antenas GPS y componentes de satélite.
Con un bajo factor de disipación de 0,0025, la PCB RF-10 minimiza la pérdida de señal, asegurando una transmisión de señal limpia y confiable, incluso a altas frecuencias.
La alta conductividad térmica de 0,85 W/mK asegura una disipación de calor eficiente, lo que permite que la PCB funcione de manera confiable en aplicaciones de RF de alta potencia.
Los bajos valores de CTE en todos los ejes aseguran que la PCB conserve su integridad estructural, incluso bajo fluctuaciones extremas de temperatura.
Con una tasa de absorción de humedad de solo 0,08%, la PCB RF-10 funciona excepcionalmente bien en entornos húmedos, como aplicaciones marinas y aeroespaciales.
RF-10 ofrece un alto rendimiento a un precio rentable, lo que la convierte en un material de referencia para los ingenieros de RF que buscan equilibrar el rendimiento y el presupuesto.
Aplicaciones de la PCB RF-10
Antenas de parche microstrip
Antenas GPS
Componentes de RF pasivos
Sistemas de prevención de colisiones de aeronaves
Componentes de satélite
Sistemas de radar
Dispositivos de transmisión de microondas
Acopladores y divisores
Comunicaciones móviles
Amplificadores y antenas
La PCB de 2 capas RF-10 es una solución de vanguardia para diseños de RF y microondas, que ofrece una alta constante dieléctrica, un bajo factor de disipación y una excelente gestión térmica. Su estabilidad dimensional, resistencia a la humedad y rentabilidad la convierten en una opción versátil para una amplia gama de aplicaciones, incluidas antenas, sistemas de radar y componentes de satélite. Si busca optimizar sus diseños de RF, la PCB RF-10 es la plataforma perfecta para lograr un rendimiento superior.
¿Listo para comenzar? ¡Contáctenos hoy para obtener más información sobre la PCB RF-10 y cómo puede elevar su próximo proyecto de RF!
