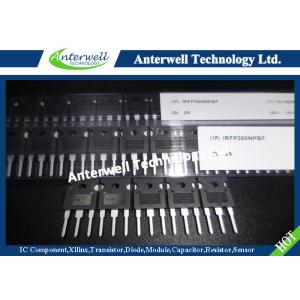

MOSFET de potencia de IRFP260NPbF HEXFET®
• Tecnología avanzada de procesos
• Valor dinámico dv / dt
• 175 ° C Temperatura de funcionamiento
• Cambio rápido
• Totalmente Avalanada
• Facilidad de Paralelismo
• Requisitos de unidad sencilla
• Sin plomo
Descripción
Los HEXFET de quinta generación de International Rectifier utilizan técnicas avanzadas de procesamiento para lograr una resistencia extremadamente baja por área de silicio. Este beneficio, combinado con la velocidad de conmutación rápida y el diseño robusto del dispositivo que los MOSFET de la energía de HEXFET son bien conocidos para, proporciona al diseñador un dispositivo extremadamente eficiente y confiable para el uso en una gran variedad de aplicaciones.
El paquete TO-247 es preferible para aplicaciones industriales comerciales donde los niveles de potencia más altos impiden el uso de dispositivos TO-220. El TO-247 es similar pero superior al anterior paquete TO-218 debido a su agujero de montaje aislado.
Índices absolutos máximos
| Parámetro | Max. | Unidades |
|---|
| I D ^ {T} C = 25 ° C | Corriente de drenaje continua, V GS @ 10V | 50 | UN |
| I _ { D} _ {T} C = 100ºC | Corriente de drenaje continua, V GS @ 10V | 35 | UN |
| Yo amo | Corriente de drenaje pulsado | 200 | UN |
| P $ _ { D} $ C $ _ $ = 25 ° C | Disipación de potencia | 300 | UN |
| Factor Derating Lineal | 2,0 | BAÑO |
| V GS | Voltaje puerta a fuente | ± 20 | V |
| E AS | Energía de la avalancha del solo pulso | 560 | Mj |
| Yo ar | Corriente de avalancha | 50 | UN |
| EAR | Energía de Avalanche Repetitiva | 30 | Mj |
| Dv dt | Recuperación del diodo máximo dv / dt | 10 | V / ns |
| T J, T STG | Rango de temperatura de la unión y el almacenamiento | -55 a +175 | DO |
| Temperatura de soldadura, durante 10 segundos | 300 (1.6mm del caso) | DO |
| Par de montaje, 6-32 o M3 srew | 10 lbfïin (1.1Ním) | |
