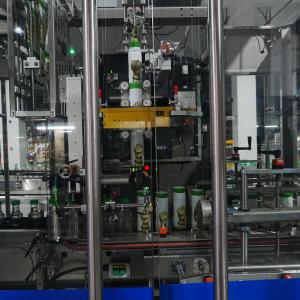

Máquina automática de rodillos de alta velocidadLa máquina de etiquetado de manga de sexta generación Peiyu, la mejor solución de etiquetado de manga para líneas asépticas
Los materiales aplicables para botellas: botellas de PET/PE/PP, botellas de vidrio, latas, etc.
El rango de velocidad de etiquetado: 12000BPH-72000BPH
Diferentes nombres para la máquina automática de mangas:
Máquina de etiquetado de manga de reducción
Etiquetador de manga
Máquina de etiquetado de manga de doble cabeza
Máquina de etiquetado con manga de una sola cabeza
Máquina de etiquetado de manga de lata
El etiquetador
Máquina automática para cubrir mangas
Máquina para cubrir botellas
Máquina automática de etiquetado de la manga
La cerveza puede encoger el aplicador de manga
Máquina de etiquetado de manga encogida
Máquina para cubrir las etiquetas
En el caso de las máquinas de la categoría N.
Máquina de etiquetado de encogimiento
Etiquetador de mangas
Máquina de etiquetado de etiquetas de manga encogida
1.Equipo de visión general para la máquina de manguera automática de rodillos de alta velocidad, puede empacar hasta 58.000 contenedores por hora.la mejor solución de etiquetado de manga para líneas asépticas:
Peiyu Máquina de etiquetado de manga de alta velocidad: Máquina de etiquetado de manga de hob + sistema de estación de alimentación automática horizontal (tecnología de etiquetado de manga más avanzada,Máquina de etiquetado de manga de corte de etiquetas de tipo "zero Burr Hob")
Como una de las máquinas de etiquetado de manga más avanzadas tecnológicamente en el mundo, la máquina de etiquetado de manga de alta velocidad Peiyu solo requiere una unidad y puede empacar hasta 58,000 contenedores por hora.
En comparación con las máquinas tradicionales, los bordes de etiqueta generados por el corte del disco de corte se eliminan del proceso de etiquetado y los principios de diseño.La máquina de etiquetado de manga de alta velocidad Peiyu adopta un diseño sin disco de corte, y separa las etiquetas con un control de accionamiento único y un movimiento continuo del mecanismo de limpieza, en lugar de un funcionamiento intermitente en forma de ritmo,logrando así un embalaje de etiquetado de manga de alta velocidad.
Usando una herramienta de perforación rotativa para perforar micro agujeros en la etiqueta de manga, se generan cero burrs, y la etiqueta de manga funciona continuamente sin pausas de ritmo.
2.Construcción de la máquina de etiquetado de rodillos de alta velocidad para la máquina automática de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
1Estación de alimentación automática horizontal (puede almacenar 8 rollos de etiquetas, reducir la frecuencia de cambio y mejorar la eficiencia de la producción).
2.Pantalla táctil
3- Marco transparente en el suelo (observar visualmente el estado de funcionamiento de la máquina de etiquetado)
4.Vértice de separación de botellas (diseño modular puede realizar un solo tornillo, doble tornillo, doble tornillo de un solo lado, doble combinación de doble tornillo de un solo lado)
5- El transportador de la máquina principal.
6.Cabeza de la máquina de etiquetado
7Mecanismo de cepillado de las etiquetas
8.Conjunto para perforar etiquetas con rodillos
9- Horno de reducción de vapor (construcción modular de combinación de 3 etapas, 4 etapas y 5 etapas)
3- Horno de encogimiento a vapor (horno de encogimiento a temperatura constante controlado por una válvula proporcional de vapor) para máquinas automáticas de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
1) Accesorios principales de los hornos de vapor:
Filtro, manómetro, válvula reductora de presión, válvula de asiento de ángulo, válvula de bola manual, trampa de vapor, válvula proporcional (cuatro secciones y más)
2) Principales características del horno de vapor:
2.1El horno de encogimiento está diseñado de manera única de acuerdo con las características de encogimiento de la etiqueta.La ventana de perspectiva puede observar todo el proceso de encogimientoEl horno de encogimiento se divide en zonas de temperatura 3/4/5. La temperatura de cada zona se ajusta según los requisitos de encogimiento para lograr el mejor efecto de encogimiento.
2.2El diseño único de entrada y salida puede condensar el vapor para evitar la fuga de vapor.La bandeja de agua integral inferior recoge el agua condensada y se hace cargo de la tubería para la descarga centralizada.
2.3El diseño del conducto de escape ajustable puede ajustar el volumen de escape de acuerdo con la contracción de cada sección, ajustar el vapor en el horno de contracción,y enviar el vapor lejos bajo la acción del ventilador para mejorar el ambiente de trabajo del taller.
2.4.La descompresión del vapor se completa en 2 pasos. El primer paso es reducir la presión a 0.4Mp. El segundo paso es reducir la presión a 0.2-0.1Mpa utilizando una válvula reductora de presión japonesa para satisfacer los requisitos de contracción a alta temperatura y baja presión.
3) El esquema de ahorro de energía de vapor del horno de contracción de vapor está configurado con una válvula proporcional para lograr la función de ahorro de energía de vapor.
3.1Durante la producción normal, la válvula proporcional de vapor está configurada para aumentar el grado de apertura y cierre de acuerdo con la temperatura requerida por la velocidad de producción.
3.2Cuando la velocidad de producción se reduce, la válvula proporcional de vapor se reduce en la apertura y el cierre, reduciendo el flujo de vapor.
3.3Durante el período de espera a corto plazo, la válvula proporcional de vapor tiene un grado de apertura y cierre pequeño para mantener la temperatura de la cavidad del horno y reducir la pérdida de vapor.
3.4Cuando la máquina se apaga durante mucho tiempo, la válvula del asiento angular se cierra para evitar que entre el vapor.
4) Estructura del horno de reducción de vapor:
1Puerto de entrada de la botella
2.Temprómetro
3.Una válvula reductora de presión (de alta calidad doméstica)
4Dos válvulas reductoras de presión (válvula japonesa)
5.Presión medidor
6.Válvula proporcional del vapor
7. ventilador de escape de vapor
8Puerto de salida de la botella
4.Configuración del componente principal de la máquina automática de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
| Nombre | Marca del producto |
| PLC | Innovación, China |
| Servomotor y sistema de control | Innovación, China |
| Las demás máquinas | Innovación, China |
| Interruptor electrónico de proximidad | SICK/Keyence o marca equivalente |
| Pantalla táctil | HMI Schneider o marca equivalente |
| Interruptor de aire | Schneider o marca equivalente |
| Protector del motor | Schneider o marca equivalente |
| Contactor | Schneider o marca equivalente |
| El botón | Schneider o marca equivalente |
| Relay intermedio | Schneider o marca equivalente |
| Protector de pérdida de fase | Schneider o marca equivalente |
| Terminal de servicio | - ¿ Qué? |
| Reducción ordinaria | Hengchi/reducción de precisión doméstica |
| Componentes neumáticos | El SMC |
5- Principales parámetros técnicos del equipo de la máquina automática de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
| Modelo | SPCTB.C1C100: Las pruebas de seguridad de los equipos de ensayo y de los equipos de ensayo |
| Capacidad de producción | 970 botellas/minuto (altura ≤ 100 mm) |
| Tasa cualificada de etiquetado | ≥ 99,9% |
| Diámetro de la botella | 50mm ~ 95mm, el tamaño especial se puede diseñar por separado |
| Altura de la botella | 75 mm -280 mm, altura especial puede ser diseñada por separado |
| Verticalidad del embalaje | ≤ 0,25 ° Se puede diseñar por separado un tipo especial de botella |
| Etiquetas aplicables | PVC, PET y OPS |
| Duración de la etiqueta | 45 mm ~ 240 mm |
| espesor de la etiqueta | 0.045 mm ~ 0.06 mm |
| Material de las etiquetas | PVC, PET y OPS |
| Espaciado transparente de las etiquetas | ≥ 5 mm |
| Diámetro interno del núcleo del papel de etiqueta | ≥ 5" (127 mm) |
| Diámetro exterior de la etiqueta | ≤ 500 mm |
| Válvula de tensión | AC380V, 50/60HZ, 3 fases |
| Potencia de la máquina de etiquetado | 26KW |
| Potencia del horno de reducción | 1.6KW |
| Presión de la fuente de vapor | 0.2-0.4MPa |
| Consumo de vapor | 70 kg/hora - 110 kg/hora |
| Dimensiones Unidad principal | 4000x2100x2750 (longitud x anchura x altura) |
6.Citación y plazo de entrega de la máquina automática de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
1) Período de validez de las cotizaciones: 1 mes;
(2) Método de pago: T/T, L/C.
(3) Los clientes proporcionan de forma gratuita las muestras de producto y embalaje necesarias para el ensayo en fábrica;
(4) Tiempo de entrega: 60 días hábiles a partir de la recepción del depósito del cliente y de las muestras de embalaje del producto.
7.Aseguramiento de la calidad de la máquina automática de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
(1) La empresa garantiza que los productos suministrados son nuevos, sin utilizar, fabricados con el último diseño y materiales adecuados, y que cumplen con la calidad,especificaciones y prestaciones especificadas en el contrato técnico en todos sus aspectos;
(2) La empresa garantiza que, una vez que la línea de producción haya sido adecuadamente guiada, instalada y depurada,el equipo alcanzará los distintos indicadores técnicos de rendimiento del producto en un plazo de quince días a partir de la puesta en funcionamiento de todo el sistema;;
(3) La empresa garantiza que, en el plazo de garantía de calidad especificado en el contrato, será responsable de los defectos,fallos y daños de la línea de producción causados por defectos en el diseño, el proceso, la fabricación, la instalación, la depuración o los materiales suministrados y la calidad del equipo del vendedor;
(4) El período de garantía de la calidad del equipo es de 12 meses a partir de la aceptación de la línea de producción.se comprueba que la calidad o las especificaciones del equipo no cumplen las disposiciones del contrato, o se demuestre que el equipo es defectuoso (incluidos posibles defectos o el uso de materiales no cualificados, etc.),el comprador tiene derecho a proponer rectificación al vendedor dentro del período de garantía de calidad del producto de acuerdo con el certificado de inspección expedido por el departamento legal;
(5) La empresa garantiza las propiedades mecánicas del equipo suministrado, la calidad del producto y los indicadores de consumo del producto.
8.Garantia del equipo para la máquina automática de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
(1) Después de la aceptación del equipo, se proporciona una garantía de 12 meses, y el sistema de control (marca estándar Huichuan) proporciona una garantía de 24 meses; durante el período de garantía,Nuestra empresa proporcionará a los usuarios piezas de repuesto gratuitas y servicios oportunos y eficaces (las piezas usadas no están cubiertas por la garantía);
(2) Si el equipo falla y necesita ser reparado en el sitio,Nuestra empresa garantiza que el personal de mantenimiento se apresurará al sitio del cliente dentro de las 48 horas para ayudar al cliente a eliminar el fallo a tiempo (excepto en caso de fuerza mayor);
(3) Después del período de garantía, nuestra empresa proporcionará a los usuarios una amplia gama de soporte técnico preferencial, un suministro suficiente de piezas de repuesto y otros servicios posventa de por vida;
9Envasado y transporte de la máquina automática de manguera de rodillos de alta velocidadLa máquina de etiquetado de manga Peiyu de sexta generación, la mejor solución de etiquetado de manga para líneas asépticas:
1) Método de envasado:
El embalaje utiliza cajas especiales de embalaje nuevas y resistentes o marcos fijos, adecuados para el transporte a larga distancia, a prueba de humedad, óxido, choques,adecuado para el transporte terrestre, transporte marítimo y elevación general.
(2) Método de transporte: transporte terrestre, transporte marítimo.
