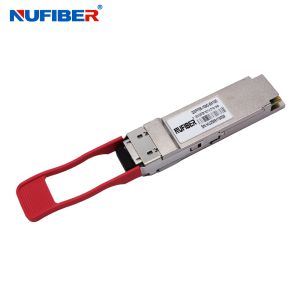

Transceptor QSFP28 BIDI de 100 Gb/s, 20 km, DDM
El QSFP28 BIDI de 100G está diseñado para aplicaciones de comunicación óptica de 20 km. Está destinado al servicio con fibra monomodo en comunicaciones de datos de alta velocidad de 100 Gb/s. Las señales ópticas se multiplexan en una fibra monomodo a través de un conector LC estándar comercial.
Características
Aplicaciones
Parámetros ópticos
| Parámetro | Símbolo | Mín. | Típico | Máx. | Unidad | Notas |
| Transmisor | ||||||
| Longitud de onda central | CW | 1264,5 | 1271 | 1277,5 | nm | |
| 1324,5 | 1331 | 1337,5 | nm | |||
| Velocidad de señalización | SR | 53,125 | GBd | |||
| Desplazamiento de frecuencia | Foffset | -100 | 100 | ppm | ||
| Potencia de lanzamiento promedio | PTX | -1,4 | - | 4,5 | dBm | 1 |
| Amplitud de modulación óptica externa | OMA | 0,7 | - | 4,7 | dBm | 1 |
| Potencia de lanzamiento en OMA menos TDECQ | OMA-TDECQ | -0,7 | - | - | dBm | ER≧4,5 dB |
| -0,6 | - | - | dBm | ER<4,5dB | ||
| Cierre de ojo del transmisor y dispersión para PAM4 (TDECQ) (máx.) | TDECQ | - | - | 3,4 | dBm | |
| Potencia de salida promedio (apagado del láser) | Poff | - | - | -30 | dBm | |
| Relación de supresión del modo lateral | SMSR | 30 | - | - | dB | |
| Relación de extinción | ER | 3,5 | - | - | dB | |
| RIN_OMA | RIN | - | - | -136 | dB/Hz | |
| Reflectancia del transmisor | Tref | - | - | -26 | dB | |
| Tolerancia a la pérdida de retorno óptica | ORLT | - | - | 15,6 | dB | |
| Receptor | ||||||
| Longitud de onda central | CW | 1324,5 | 1331 | 1337,5 | nm | |
| 1264,5 | 1271 | 1277,5 | nm | |||
| Umbral de daño | Pdamage | 5,5 | - | - | dBm | 2 |
| Potencia promedio Rx | PRx | -7,7 | - | 4,5 | dBm | 3 |
| Potencia de recepción _OMAouter | POMA | - | - | 4,7 | dBm | |
|
Sensibilidad del receptor _OMAouter para TDECQ< 1,4 dB para 1,4 dB £ TDECQ £ 3,4 dB |
SEN _OMA | - | - |
-6,1 –7,5 + TDECQ |
dBm | 4 |
| Reflectancia | Ref | - | - | -26 | dB | |
| Afirmación de pérdida | LosA | -26 | - | dBm | ||
| Desafirmación de pérdida | LosDA | - | - | -10 | dBm | |
| Histéresis de pérdida | LosH | 0,5 | - | - | dB | |
| Sensibilidad del receptor estresado _OMAouter | SRS | - | - | -4,1 | dBm | 5 |
| Condiciones de la prueba de sensibilidad del receptor estresado: | ||||||
| Cierre de ojo estresado para PAM4 (SECQ) | 3,4 | dB | 6 | |||
| SECQ-10*lgCeq | 3,4 | dB | 6 | |||
Información de pedido
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103,1 Gbp | 1310nm | SMF | LC dúplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103,1 Gbps | 1310nm | SMF | LC Dúplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 Gbp | CWDM | SMF | LC dúplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103,1 Gbp | CWDM | SMF | LC dúplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
