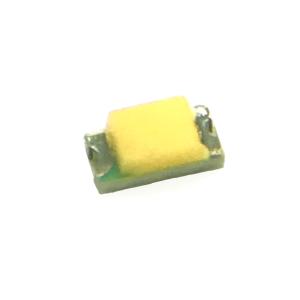

El diodo blanco del soporte del paquete superficial SMD LED del PWB 0603 enciende el microprocesador llevado poder de 1.6mmx0.8m m DC 25mA 350-500mcd
Número de modelo:DL-PCB0603W80-1W120
Lugar del origen:China (continental)
Cantidad de orden mínima:3000pcs
Condiciones de pago:Transferencia telegráfica por adelantado (TT anticipado, T/T)
Capacidad de la fuente:15,000,000pcs por día
Plazo de expedición:5-7 días laborables después de recibieron su pago
Contacta
Add to Cart
Miembro activo
Shenzhen Guangdong China
Dirección:
Sitio 4005, piso 40.o, cuadrado de Saige, camino del norte NO.1002, distrito de Futian, ciudad de Shenzhen, provincia de Guangdong China, cremallera de Huaqiang: 518031
Proveedor Último login veces:
Dentro de 12 Horas
Detalles del producto
Perfil de la compañía
Detalles del producto
El paquete superficial del PWB 0603 del soporte que el diodo blanco de SMD LED enciende el poder de 1.6mmx0.8m m DC 25mA 350-500mcd llevó el microprocesador
- Características:
- Paquete en cinta de 8m m en carrete del diámetro de 7 ″.
- Compatible con el equipo automático de la colocación.
- Compatible con infrarrojo y proceso de la soldadura del flujo de la fase de vapor.
- tipo del Mono-color.
- El producto sí mismo permanecerá dentro de la versión obediente de RoHS.
- Descripciones:
- El PCB0603 SMD LED es mucho más pequeño que el tipo de marco de la ventaja componentes, así permite un tamaño más pequeño del tablero, una densidad de embalaje más alta, el espacio de almacenamiento reducido y el equipo finalmente más pequeño que se obtendrán.
- Además, el peso ligero los hace ideales para los usos miniatura, el etc.
- Usos:
- Automotriz: El hacer excursionismo en tablero de instrumentos e interruptor.
- Telecomunicación: Indicador y el hacer excursionismo en teléfono y fax.
- Contraluz plano para el LCD, el interruptor y el símbolo.
- Uso general.
Dimensión del paquete de 0603 paquetes LED:
| Número de parte. | Chip Material | Color del lente | Color de la fuente |
| DL-PCB0603W80-1W120 | InGaN | Amarillo difundido | Blanco |
Grados máximos absolutos en Ta=25℃
| Parámetros | Símbolo | Máximo. | Unidad |
| Disipación de poder | Paladio | 95 | mW |
Corriente delantera máxima | IFP | 100 | mA |
| Corriente delantera | SI | 25 | mA |
| Voltaje reverso | VR | 5 | V |
| Descarga electrostática (HBM) | ESD | 800 | V |
| Gama de temperaturas de funcionamiento | Topr | -40℃ a +80℃ | |
| Gama de temperaturas de almacenamiento | Tstg | -40℃ a +85℃ | |
| Temperatura que suelda | Tsld | 260℃ por 5 segundos | |
Características ópticas eléctricas en Ta=25℃
| Parámetros | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición de prueba |
| Intensidad luminosa * | IV | 350 | 550 | --- | mcd | IF=20mA (nota 1) |
| Ángulo de visión * | 2θ1/2 | --- | 130 | --- | Grado | IF=20mA (nota 2) |
| Coordenadas de cromaticidad | x | --- | 0,30 | --- | IF=20mA (nota 3) | |
| y | --- | 0,31 | --- | |||
| Voltaje delantero | VF | 3,0 | 3,3 | --- | V | IF=20mA |
| Corriente reversa | IR | --- | --- | 10 | µA | VR =5V |
Notas:
- El permiso de la medida de la intensidad luminosa es el ± el 10%.
- θ1/2 es el ángulo de fuera del eje al cual la intensidad luminosa es mitad de la intensidad luminosa axial.
- Utiliza muchos parámetros que correspondan al CIE 1931 2°. X, Y, y Z son los valores 2° del CIE 1931 del contenido rojo, verde y azul de la medida.
Curvas de características eléctricas/ópticas típicas
(Temperatura ambiente 25℃ a menos que se indicare en forma
diferente)
CIE Chromaticity Diagram:
¿Porqué elija la LUZ DOBLE?
1. material bien conocido del microprocesador
2. vinculación del alambre del oro 99,99%
3. 3 años de garantía
4. Durante 10 años el equipo del servicio técnico de la experiencia
profesional
5. 24 horas de ventas profesionales del servicio combinan
6. la muestra libre está disponible
7. entrega rápida
8,100% inspección del control de calidad antes del envío
9. el tener como objetivo consulta “del defecto de alta calidad,
cero”, le da la mejor calidad, el mejor servicio.
